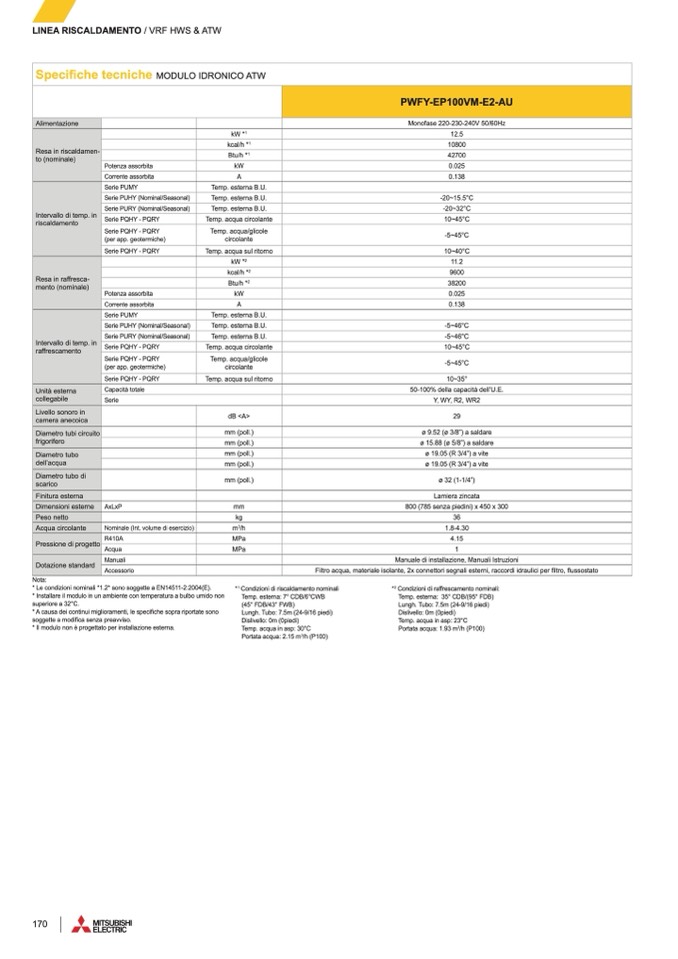

LINEA RISCALDAMENTO / VRF HWS & ATW
Specifiche tecniche
MODULO IDRONICO ATW
PWFY-EP100VM-E2-AU
Alimentazione
Monofase 220-230-240V 50/60Hz
Resa in riscaldamen-
to (nominale)
Potenza assorbita
Corrente assorbita
kW *
1
12.5
kcal/h *
1
10800
Btu/h *
1
42700
kW
0.025
A
0.138
Intervallo di temp. in
riscaldamento
Serie PUMY
Serie PUHY (Nominal/Seasonal)
Serie PURY (Nominal/Seasonal)
Serie PQHY - PQRY
Serie PQHY - PQRY
(per app. geotermiche)
Serie PQHY - PQRY
Temp. esterna B.U.
Temp. esterna B.U.
-20~15.5°C
Temp. esterna B.U.
-20~32°C
Temp. acqua circolante
10~45°C
Temp. acqua/glicole
circolante
-5~45°C
Temp. acqua sul ritorno
10~40°C
Resa in raffresca-
mento (nominale)
Potenza assorbita
Corrente assorbita
kW *
2
11.2
kcal/h *
2
9600
Btu/h *
2
38200
kW
0.025
A
0.138
Intervallo di temp. in
raffrescamento
Serie PUMY
Serie PUHY (Nominal/Seasonal)
Serie PURY (Nominal/Seasonal)
Serie PQHY - PQRY
Serie PQHY - PQRY
(per app. geotermiche)
Serie PQHY - PQRY
Temp. esterna B.U.
Temp. esterna B.U.
-5~46°C
Temp. esterna B.U.
-5~46°C
Temp. acqua circolante
10~45°C
Temp. acqua/glicole
circolante
-5~45°C
Temp. acqua sul ritorno
10~35°
Capacità totale
50-100% della capacità dell’U.E.
collegabile
Serie
Y, WY, R2, WR2
Unità esterna
Livello sonoro in
camera anecoica
dB <A>
29
Diametro tubi circuito
frigorifero
mm (poll.)
ø 9.52 (ø 3/8”) a saldare
mm (poll.)
ø 15.88 (ø 5/8”) a saldare
Diametro tubo
dell’acqua
mm (poll.)
ø 19.05 (R 3/4”) a vite
mm (poll.)
ø 19.05 (R 3/4”) a vite
Diametro tubo di
scarico
mm (poll.)
ø 32 (1-1/4”)
Finitura esterna
Lamiera zincata
Dimensioni esterne AxLxP
mm
800 (785 senza piedini) x 450 x 300
Peso netto
kg
36
Acqua circolante
Nominale (Int. volume di esercizio)
m
3
/h
1.8-4.30
Pressione di progetto
R410A
Acqua
MPa
4.15
MPa
1
Dotazione standard
Manuali
Accessorio
Manuale di installazione, Manuali Istruzioni
Filtro acqua, materiale isolante, 2x connettori segnali esterni, raccordi idraulici per filtro, flussostato
Nota:
* Le condizioni nominali *1.2* sono soggette a EN14511-2:2004(E).
* Installare il modulo in un ambiente con temperatura a bulbo umido non
superiore a 32°C.
* A causa dei continui miglioramenti, le specifiche sopra riportate sono
soggette a modifica senza preavviso.
* Il modulo non è progettato per installazione esterna.
*
1
Condizioni di riscaldamento nominali
Temp. esterna: 7° CDB/6°CWB
(45° FDB/43° FWB)
Lungh. Tubo: 7.5m (24-9/16 piedi)
Dislivello: 0m (0piedi)
Temp. acqua in asp: 30°C
Portata acqua: 2.15 m
3
/h (P100)
*
2
Condizioni di raffrescamento nominali:
Temp. esterna: 35° CDB/(95° FDB)
Lungh. Tubo: 7.5m (24-9/16 piedi)
Dislivello: 0m (0piedi)
Temp. acqua in asp: 23°C
Portata acqua: 1.93 m
3
/h (P100)
