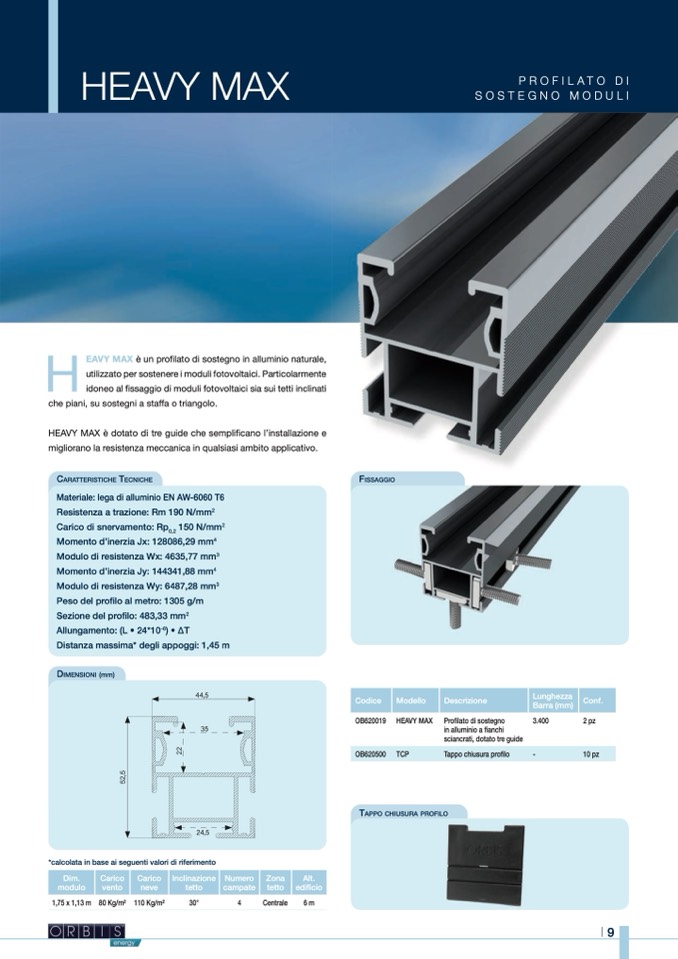

HEAVY MAX

PROFILATO DI

SOSTEGNO MODULI

H

EAVY MAX è un profilato di sostegno in alluminio naturale,

utilizzato per sostenere i moduli fotovoltaici. Particolarmente

idoneo al fissaggio di moduli fotovoltaici sia sui tetti inclinati

che piani, su sostegni a staffa o triangolo.

HEAVY MAX è dotato di tre guide che sempli

ficano l’installazione e

migliorano la resistenza meccanica in qualsiasi ambito applicativo.

CARATTERISTICHE TECNICHE

Materiale: lega di alluminio EN AW-6060 T6

Resistenza a trazione: Rm 190 N/mm

2

Carico di snervamento: Rp

0,2

150 N/mm

2

Momento d’inerzia Jx: 128086,29 mm

4

Modulo di resistenza Wx: 4635,77 mm

3

Momento d’inerzia Jy: 144341,88 mm

4

Modulo di resistenza Wy: 6487,28 mm

3

Peso del profilo al metro: 1305 g/m

Sezione del pro

filo: 483,33 mm

2

Allungamento: (L • 24*10

-6

) • ∆T

Distanza massima* degli appoggi: 1,45 m

FISSAGGIO

DIMENSIONI (mm)

Codice

Modello

Descrizione

Lunghezza

Barra (mm)

Conf.

OB620500

TCP

Tappo chiusura profilo

-

10 pz













*calcolata in base ai seguenti valori di riferimento

Dim.

modulo

Carico

vento

Carico

neve

Inclinazione

tetto

Numero

campate

Zona

tetto

Alt.

edificio

1,75 x 1,13 m 80 Kg/m2 110 Kg/m2

30°

4

Centrale

6 m







OB620019

HEAVY MAX

Profilato di sostegno

in alluminio a

fianchi

sciancrati, dotato tre guide

3.400

2 pz

TAPPO CHIUSURA PROFILO

I9
