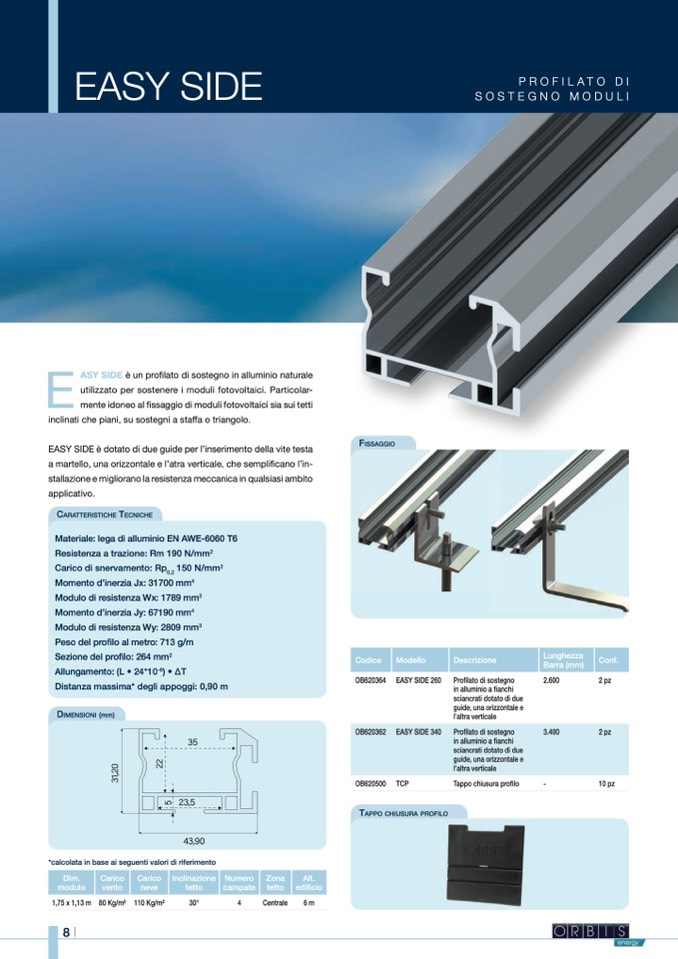

EASY SIDE

PROFILATO DI

SOSTEGNO MODULI

E

ASY SIDE è un profilato di sostegno in alluminio naturale

utilizzato per sostenere i moduli fotovoltaici. Particolar-

mente idoneo al fissaggio di moduli fotovoltaici sia sui tetti

inclinati che piani, su sostegni a staffa o triangolo.

EASY SIDE è dotato di due guide per l’inserimento della vite testa

a martello, una orizzontale e l’atra verticale, che semplificano l’in-

stallazione e migliorano la resistenza meccanica in qualsiasi ambito

applicativo.

CARATTERISTICHE TECNICHE

Materiale: lega di alluminio EN AWE-6060 T6

Resistenza a trazione: Rm 190 N/mm

2

Carico di snervamento: Rp

0,2

150 N/mm

2

Momento d’inerzia Jx: 31700 mm

4

Modulo di resistenza Wx: 1789 mm

3

Momento d’inerzia Jy: 67190 mm

4

Modulo di resistenza Wy: 2809 mm

3

Peso del profilo al metro: 713 g/m

Sezione del pro

filo: 264 mm

2

Allungamento: (L • 24*10

-6

) • ∆T

Distanza massima* degli appoggi: 0,90 m

FISSAGGIO

Codice

Modello

Descrizione

Lunghezza

Barra (mm)

Conf.

DIMENSIONI (mm)

OB620362

EASY SIDE 340

Profilato di sostegno

in alluminio a

fianchi

sciancrati dotato di due

guide, una orizzontale e

l’altra verticale

3.400

2 pz

OB620500

TCP

Tappo chiusura pro

filo

-

10 pz

















*calcolata in base ai seguenti valori di riferimento

1,75 x 1,13 m 80 Kg/m2 110 Kg/m2

30°

4

Centrale

6 m

Dim.

modulo

Carico

vento

Carico

neve

Inclinazione

tetto

Numero

campate

Zona

tetto

Alt.

edificio

8I







TAPPO CHIUSURA PROFILO

OB620364

EASY SIDE 260

Profilato di sostegno

in alluminio a

fianchi

sciancrati dotato di due

guide, una orizzontale e

l’altra verticale

2.600

2 pz
