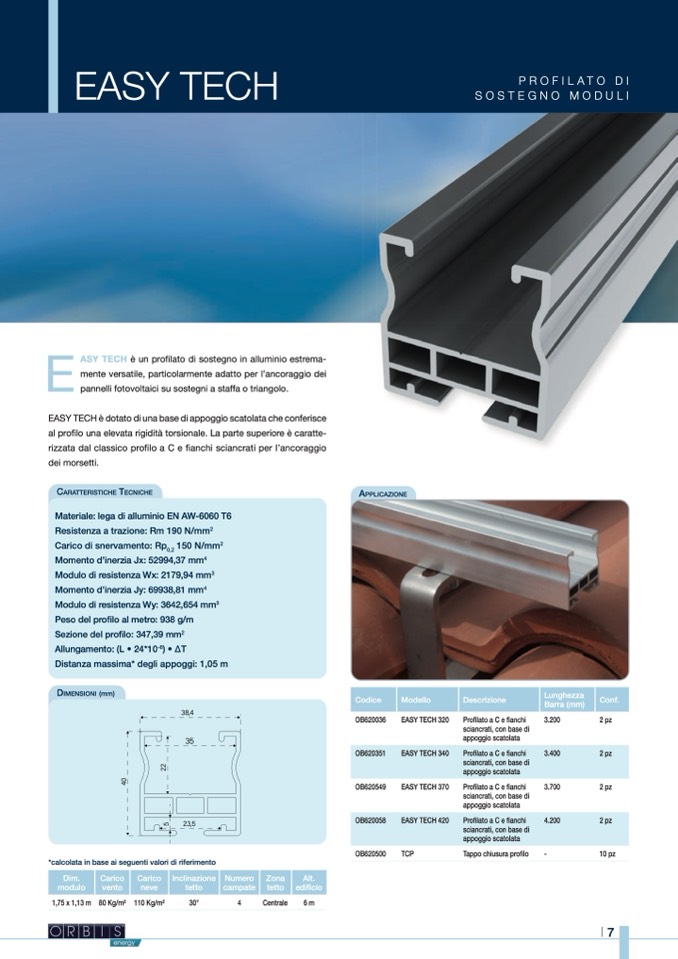

EASY TECH

PROFILATO DI

SOSTEGNO MODULI

E

ASY TECH è un profilato di sostegno in alluminio estrema-

mente versatile, particolarmente adatto per l’ancoraggio dei

pannelli fotovoltaici su sostegni a staffa o triangolo.

EASY TECH è dotato di una base di appoggio scatolata che conferisce

al pro

filo una elevata rigidità torsionale. La parte superiore

è caratte-

rizzata dal classico pro

filo a C e fianchi sciancrati per l’ancoraggio

dei morsetti.

CARATTERISTICHE TECNICHE

Materiale: lega di alluminio EN AW-6060 T6

Resistenza a trazione: Rm 190 N/mm

2

Carico di snervamento: Rp

0,2

150 N/mm

2

Momento d’inerzia Jx: 52994,37 mm

4

Modulo di resistenza Wx: 2179,94 mm

3

Momento d’inerzia Jy: 69938,81 mm

4

Modulo di resistenza Wy: 3642,654 mm

3

Peso del profilo al metro: 938 g/m

Sezione del pro

filo: 347,39 mm

2

Allungamento: (L • 24*10

-6

) • ∆T

Distanza massima* degli appoggi: 1,05 m

APPLICAZIONE

DIMENSIONI (mm)

Codice

Modello

Descrizione

Lunghezza

Barra (mm)

Conf.

OB620351

EASY TECH 340

Pro

filato a C e fianchi

sciancrati, con base di

appoggio scatolata

3.400

2 pz

OB620058

EASY TECH 420

Pro

filato a C e fianchi

sciancrati, con base di

appoggio scatolata

4.200

2 pz

OB620500

TCP

Tappo chiusura pro

filo

-

10 pz











*calcolata in base ai seguenti valori di riferimento







OB620036

OB620549

EASY TECH 320

EASY TECH 370

Pro

filato a C e fianchi

sciancrati, con base di

appoggio scatolata

Pro

filato a C e fianchi

sciancrati, con base di

appoggio scatolata

3.200

2 pz

3.700

2 pz

Dim.

modulo

Carico

vento

Carico

neve

Inclinazione

tetto

Numero

campate

Zona

tetto

Alt.

edificio

1,75 x 1,13 m 80 Kg/m2 110 Kg/m2

30°

4

Centrale

6 m
