Orbis - Strutture di Sostegno

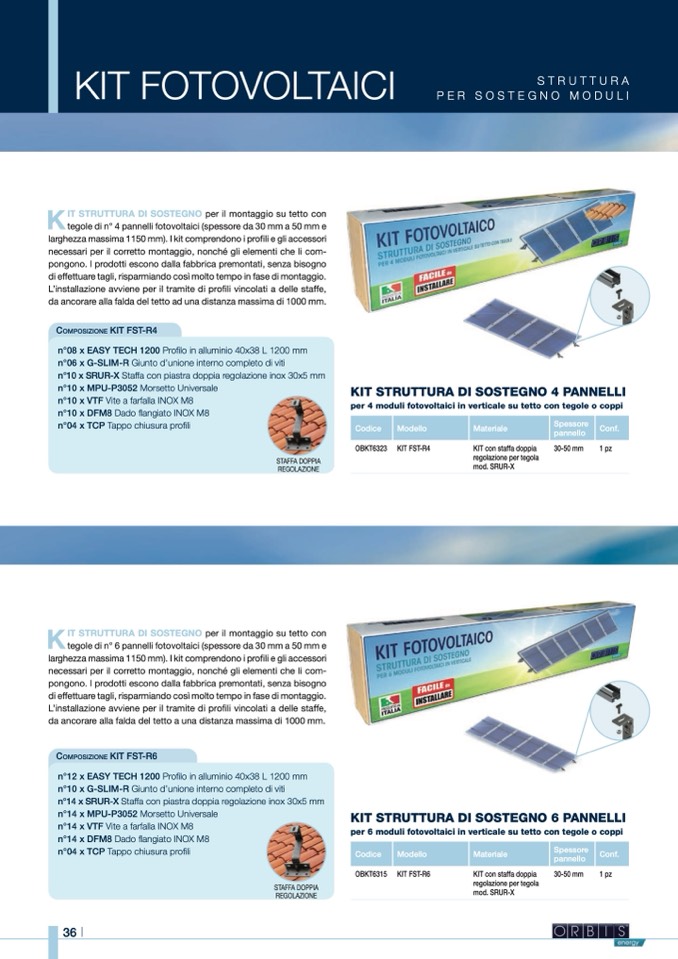

KIT FOTOVOLTAICI

STRUTTURA

PER SOSTEGNO MODULI

K

IT STRUTTURA DI SOSTEGNO per il montaggio su tetto con

tegole di n° 4 pannelli fotovoltaici (spessore da 30 mm a 50 mm e

larghezza massima 1150 mm). I kit comprendono i pro

fili e gli accessori

necessari per il corretto montaggio, nonch

é gli elementi che li com-

pongono. I prodotti escono dalla fabbrica premontati, senza bisogno

di effettuare tagli, risparmiando cos

ì molto tempo in fase di montaggio.

L’installazione avviene per il tramite di profili vincolati a delle staffe,

da ancorare alla falda del tetto ad una distanza massima di 1000 mm.

COMPOSIZIONE KIT FST-R4

n°08 x EASY TECH 1200 Pro

filo in alluminio 40x38 L 1200 mm

n°06 x G-SLIM-R Giunto d’unione interno completo di viti

n°10 x SRUR-X Staffa con piastra doppia regolazione inox 30x5 mm

n°10 x MPU-P3052 Morsetto Universale

KIT STRUTTURA DI SOSTEGNO 4 PANNELLI

per 4 moduli fotovoltaici in verticale su tetto con tegole o coppi

n°10 x VTF Vite a farfalla INOX M8

n°10 x DFM8 Dado

flangiato INOX M8

n°04 x TCP Tappo chiusura pro

fili

Codice

Modello

Materiale

Spessore

pannello

Conf.

STAFFA DOPPIA

REGOLAZIONE

OBKT6323

KIT FST-R4

KIT con staffa doppia

regolazione per tegola

mod. SRUR-X

30-50 mm

1 pz

K

IT STRUTTURA DI SOSTEGNO per il montaggio su tetto con

tegole di n° 6 pannelli fotovoltaici (spessore da 30 mm a 50 mm e

larghezza massima 1150 mm). I kit comprendono i pro

fili e gli accessori

necessari per il corretto montaggio, nonch

é gli elementi che li com-

pongono. I prodotti escono dalla fabbrica premontati, senza bisogno

di effettuare tagli, risparmiando cos

ì molto tempo in fase di montaggio.

L’installazione avviene per il tramite di profili vincolati a delle staffe,

da ancorare alla falda del tetto a una distanza massima di 1000 mm.

COMPOSIZIONE KIT FST-R6

n°12 x EASY TECH 1200 Pro

filo in alluminio 40x38 L 1200 mm

n°10 x G-SLIM-R Giunto d’unione interno completo di viti

n°14 x SRUR-X Staffa con piastra doppia regolazione inox 30x5 mm

n°14 x MPU-P3052 Morsetto Universale

KIT STRUTTURA DI SOSTEGNO 6 PANNELLI

per 6 moduli fotovoltaici in verticale su tetto con tegole o coppi

n°14 x VTF Vite a farfalla INOX M8

n°14 x DFM8 Dado
