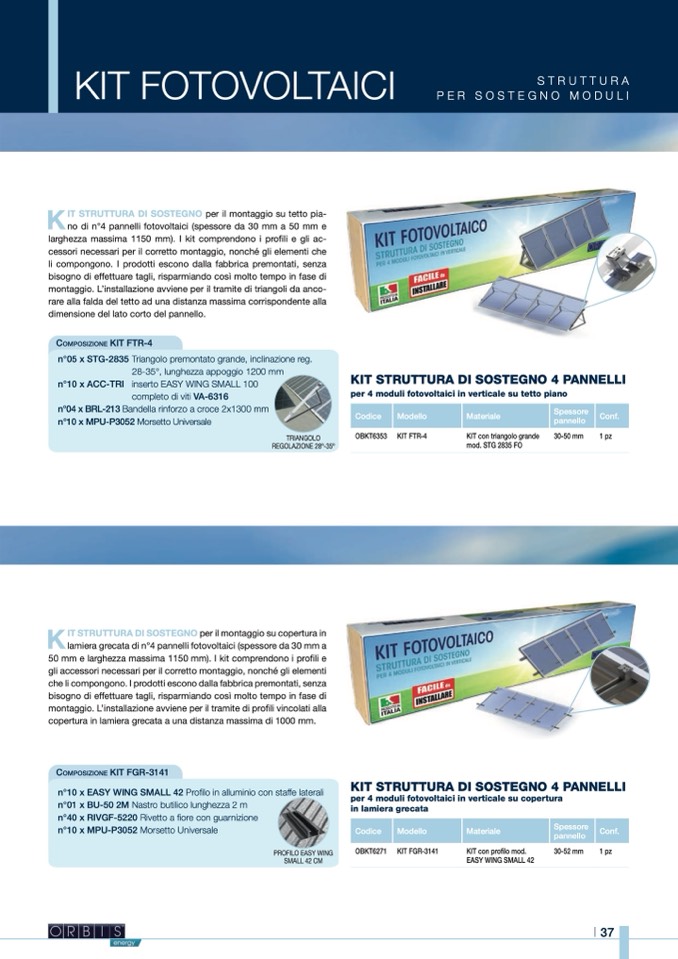

KIT FOTOVOLTAICI
STRUTTURA
PER SOSTEGNO MODULI
K
IT STRUTTURA DI SOSTEGNO per il montaggio su tetto pia-
no di n°4 pannelli fotovoltaici (spessore da 30 mm a 50 mm e
larghezza massima 1150 mm). I kit comprendono i profili e gli ac-
cessori necessari per il corretto montaggio, nonch
é gli elementi che
li compongono. I prodotti escono dalla fabbrica premontati, senza
bisogno di effettuare tagli, risparmiando cos
ì molto tempo in fase di
montaggio. L’installazione avviene per il tramite di triangoli da anco-
rare alla falda del tetto ad una distanza massima corrispondente alla
dimensione del lato corto del pannello.
COMPOSIZIONE KIT FTR-4
n°05 x STG-2835 Triangolo premontato grande, inclinazione reg.
28-35°, lunghezza appoggio 1200 mm
KIT STRUTTURA DI SOSTEGNO 4 PANNELLI
per 4 moduli fotovoltaici in verticale su tetto piano
n°10 x ACC-TRI inserto EASY WING SMALL 100
completo di viti VA-6316
n°04 x BRL-213 Bandella rinforzo a croce 2x1300 mm
n°10 x MPU-P3052 Morsetto Universale
Codice
Modello
Materiale
Spessore
pannello
Conf.
TRIANGOLO
REGOLAZIONE 28o-35o
OBKT6353
KIT FTR-4
KIT con triangolo grande
mod. STG 2835 FO
30-50 mm
1 pz
K
IT STRUTTURA DI SOSTEGNO per il montaggio su copertura in
lamiera grecata di n°4 pannelli fotovoltaici (spessore da 30 mm a
50 mm e larghezza massima 1150 mm). I kit comprendono i profili e
gli accessori necessari per il corretto montaggio, nonch
é gli elementi
che li compongono. I prodotti escono dalla fabbrica premontati, senza
bisogno di effettuare tagli, risparmiando cos
ì molto tempo in fase di
montaggio. L’installazione avviene per il tramite di profili vincolati alla
copertura in lamiera grecata a una distanza massima di 1000 mm.
COMPOSIZIONE KIT FGR-3141
n°10 x EASY WING SMALL 42 Pro
filo in alluminio con staffe laterali
n°01 x BU-50 2M Nastro butilico lunghezza 2 m
n°40 x RIVGF-5220 Rivetto a
fiore con guarnizione
n°10 x MPU-P3052 Morsetto Universale
PROFILO EASY WING
SMALL 42 CM
KIT STRUTTURA DI SOSTEGNO 4 PANNELLI
per 4 moduli fotovoltaici in verticale su copertura
in lamiera grecata
Codice
Modello
Materiale
Spessore
pannello
Conf.
OBKT6271
KIT FGR-3141
KIT con profilo mod.
EASY WING SMALL 42
30-52 mm
1 pz
I 37
