TACOTHERM DUAL PIKO PM

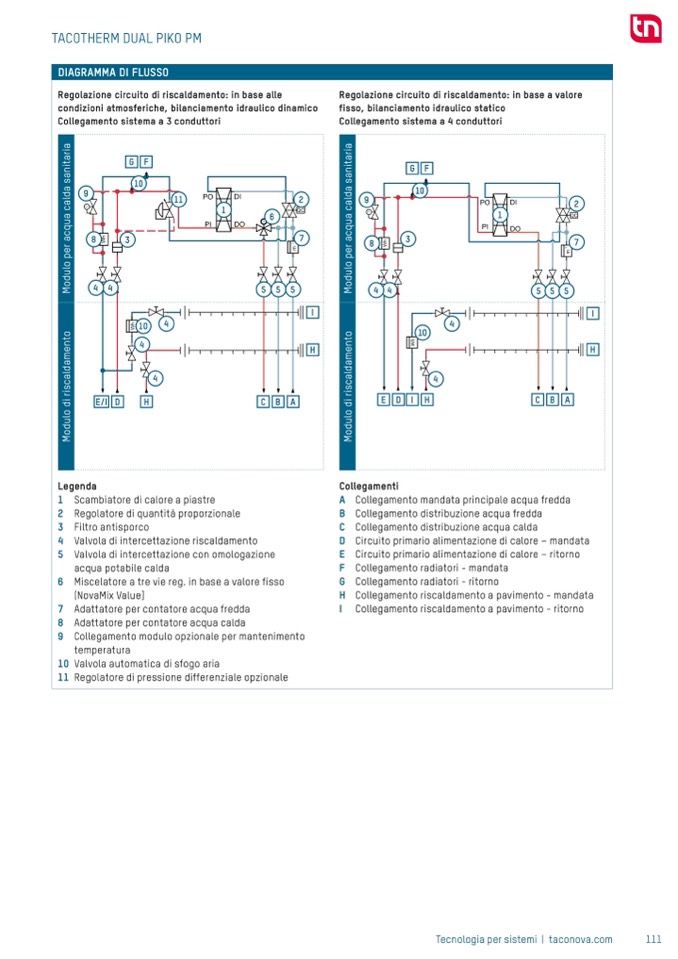

DIAGRAMMA DI FLUSSO
Regolazione circuito di riscaldamento: in base alle
condizioni atmosferiche, bilanciamento idraulico dinamico
Collegamento sistema a 3 conduttori
Regolazione circuito di riscaldamento: in base a valore
fisso, bilanciamento idraulico statico
Collegamento sistema a 4 conduttori
G
F
10
9
11
2
1
6
8
3
7
4
4
5
5
5
4
4
4
I
H
10
E/ID
H
C
B
A
G
F
10
9
2
1
8
3
7
44
555
4
10
I
H
4
E
D
IH
C
B
A
Legenda
1 Scambiatore di calore a piastre
2 Regolatore di quantità proporzionale
3 Filtro antisporco
4 Valvola di intercettazione riscaldamento
5 Valvola di intercettazione con omologazione
acqua potabile calda
6 Miscelatore a tre vie reg. in base a valore fisso
(NovaMix Value]
7 Adattatore per contatore acqua fredda
8 Adattatore per contatore acqua calda
9 Collegamento modulo opzionale per mantenimento
temperatura
10 Valvola automatica di sfogo aria
11 Regolatore di pressione differenziale opzionale
Collegamenti
A Collegamento mandata principale acqua fredda
B Collegamento distribuzione acqua fredda
C Collegamento distribuzione acqua calda
D Circuito primario alimentazione di calore – mandata
E Circuito primario alimentazione di calore – ritorno
F Collegamento radiatori - mandata
G Collegamento radiatori - ritorno
H Collegamento riscaldamento a pavimento - mandata
I Collegamento riscaldamento a pavimento - ritorno
6
