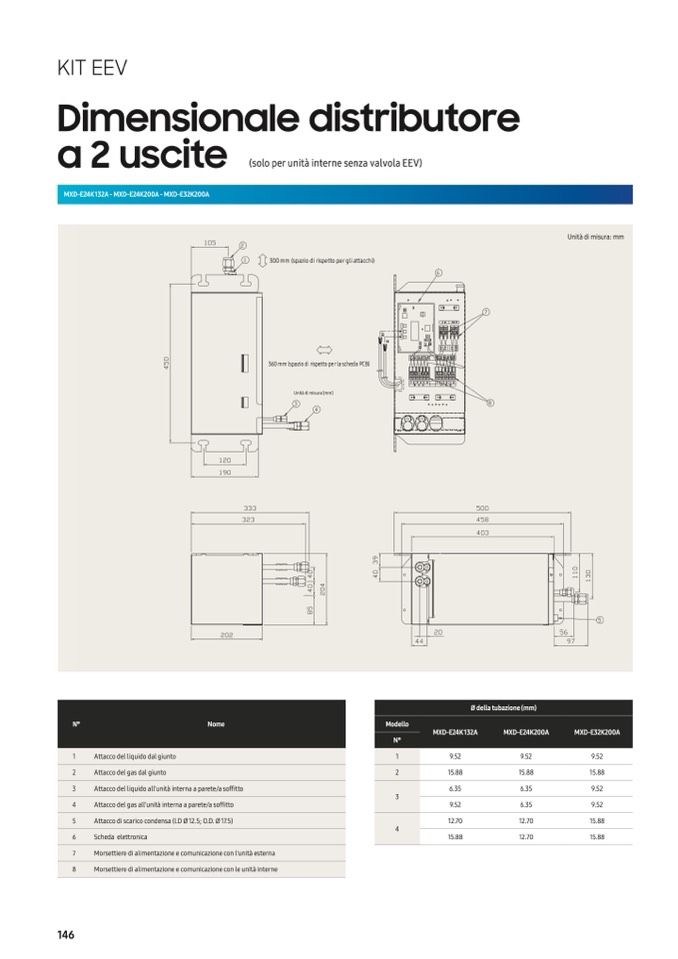

KIT EEV

Dimensionale distributore

a 2 uscite

MXD-E24K 132A - MXD-E24K200A - MXD-E32K200A

(solo per unità interne senza valvola EEV)

146

N°

Nome

1

Attacco del liquido dal giunto

2

Attacco del gas dal giunto

3

Attacco del liquido all'unità interna a parete/a soffitto

4

Attacco del gas all'unità interna a parete/a soffitto

5

Attacco di scarico condensa (l.D Ø 12.5; O.D. Ø 17.5)

6

Scheda elettronica

7

Morsettiere di alimentazione e comunicazione con l'unità esterna

8

Morsettiere di alimentazione e comunicazione con le unità interne

Modello

N°

1

2

3

4

MXD-E24K 132A

9.52

15.88

6.35

9.52

12.70

15.88

MXD-E24K200A

9.52

15.88

6.35

6.35

12.70

12.70

MXD-E32K200A

9.52

15.88

9.52

9.52

15.88

15.88

300mm (spazio di rispetto per gli attacchi)

360mm(spaziodi rispettoperlaschedaPCB)

Unità di misura [mm]

Ø della tubazione (mm)

Unità di misura: mm
