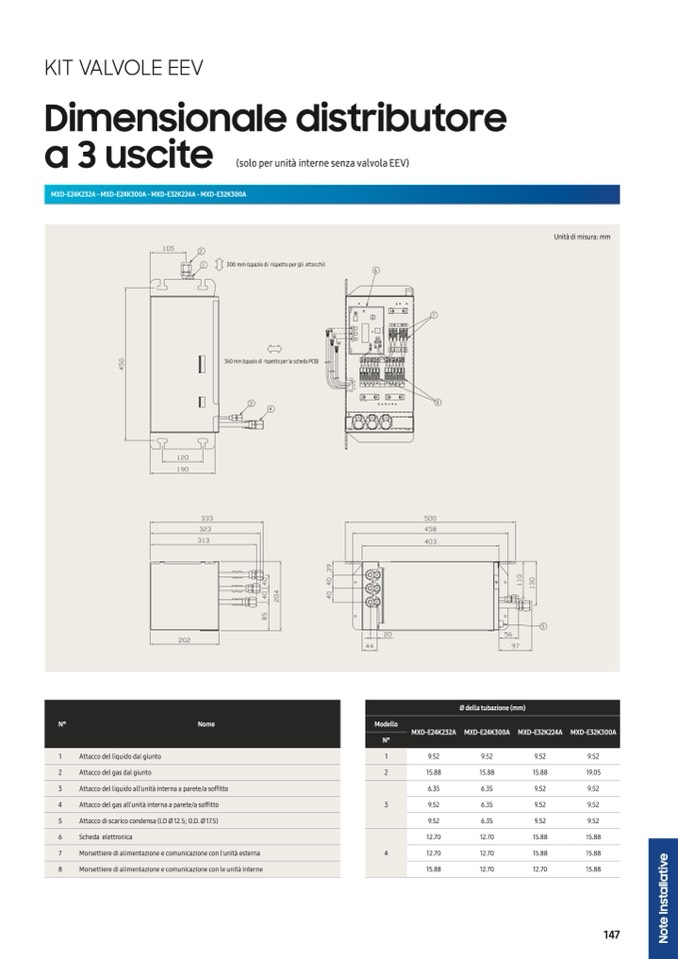

KIT VALVOLE EEV
Dimensionale distributore
a 3 uscite
MXD-E24K232A - MXD-E24K300A - MXD-E32K224A - MXD-E32K300A
N°
Nome
Modello
N°
1
2
3
4
MXD-E24K232A MXD-E24K300A MXD-E32K224A MXD-E32K300A
9.52
9.52
9.52
9.52
15.88
15.88
15.88
19.05
6.35
6.35
9.52
9.52
9.52
6.35
9.52
9.52
9.52
6.35
9.52
9.52
12.70
12.70
15.88
15.88
12.70
12.70
15.88
15.88
15.88
12.70
12.70
15.88
1
Attacco del liquido dal giunto
2
Attacco del gas dal giunto
3
Attacco del liquido all'unità interna a parete/a soffitto
4
Attacco del gas all'unità interna a parete/a soffitto
5
Attacco di scarico condensa (l.D Ø 12.5; O.D. Ø 17.5)
6
Scheda elettronica
7
Morsettiere di alimentazione e comunicazione con l'unità esterna
8
Morsettiere di alimentazione e comunicazione con le unità interne
(solo per unità interne senza valvola EEV)
300 mm (spazio di rispetto per gli attacchi)
360 mm (spazio di rispetto per la scheda PCB)
Ø della tubazione (mm)
Unità di misura: mm
