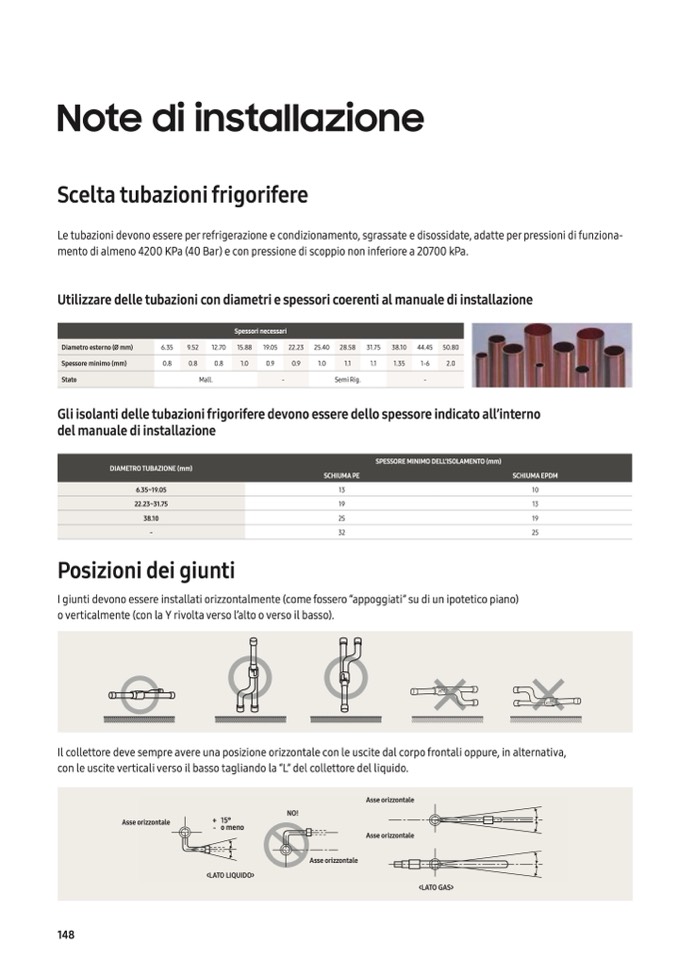

Note di installazione

Scelta tubazioni frigorifere

Le tubazioni devono essere per refrigerazione e condizionamento, sgrassate e disossidate, adatte per pressioni di funziona-

mento di almeno 4200 KPa (40 Bar) e con pressione di scoppio non inferiore a 20700 kPa.

Utilizzare delle tubazioni con diametri e spessori coerenti al manuale di installazione

Spessori necessari

15.88 19.05

1.0

0.9

-

Gli isolanti delle tubazioni frigorifere devono essere dello spessore indicato all’interno

del manuale di installazione

Diametro esterno (Ø mm)

Spessore minimo (mm)

Stato

6.35

9.52

0.8

0.8

12.70

0.8

Mall.

22.23

0.9

25.40

1.0

28.58 31.75 38.10

1.1

1.1

1.35

Semi Rig.

44.45 50.80

1-6

2.0

-

DIAMETRO TUBAZIONE (mm)

6.35~19.05

22.23~31.75

38.10

SPESSORE MINIMO DELL’ISOLAMENTO (mm)

-

32

25

Posizioni dei giunti

I giunti devono essere installati orizzontalmente (come fossero “appoggiati” su di un ipotetico piano)

o verticalmente (con la Y rivolta verso l’alto o verso il basso).

Il collettore deve sempre avere una posizione orizzontale con le uscite dal corpo frontali oppure, in alternativa,

con le uscite verticali verso il basso tagliando la “L” del collettore del liquido.

148

Asse orizzontale

+ 15°

- o meno

NO!

<LATO LIQUIDO>

SCHIUMA PE

13

19

25

SCHIUMA EPDM

10

13

19

Asse orizzontale

Asse orizzontale

Asse orizzontale

<LATO GAS>
