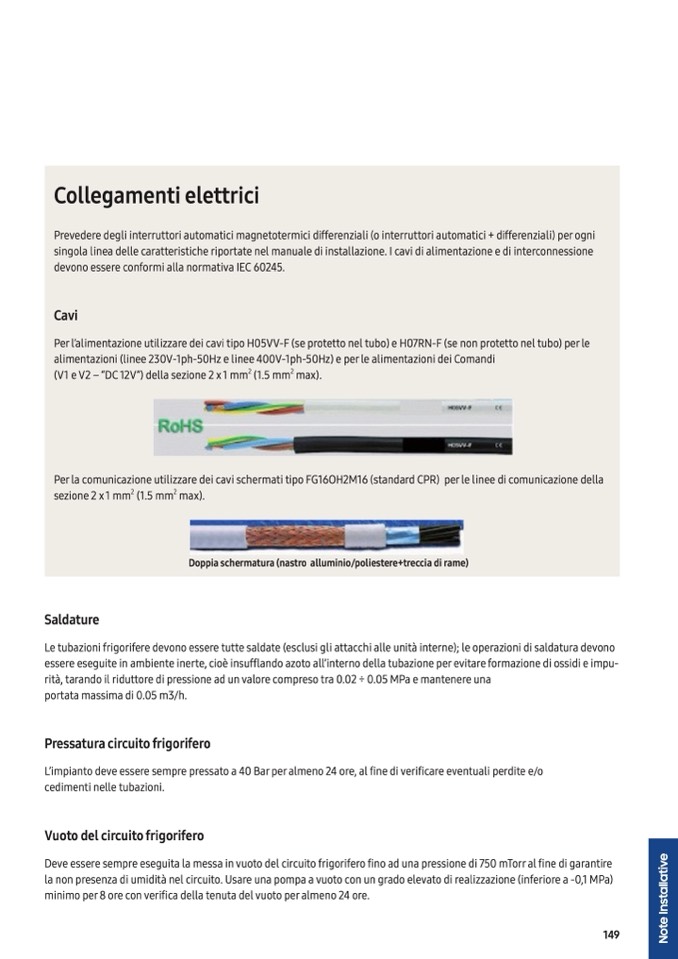

Collegamenti elettrici

Prevedere degli interruttori automatici magnetotermici differenziali (o interruttori automatici + differenziali) per ogni

singola linea delle caratteristiche riportate nel manuale di installazione. I cavi di alimentazione e di interconnessione

devono essere conformi alla normativa IEC 60245.

Cavi

Per l’alimentazione utilizzare dei cavi tipo H05VV-F (se protetto nel tubo) e H07RN-F (se non protetto nel tubo) per le

alimentazioni (linee 230V-1ph-50Hz e linee 400V-1ph-50Hz) e per le alimentazioni dei Comandi

(V1 e V2 – “DC 12V”) della sezione 2 x 1 mm

2

(1.5 mm

2

max).

Per la comunicazione utilizzare dei cavi schermati tipo FG16OH2M16 (standard CPR) per le linee di comunicazione della

sezione 2 x 1 mm

2

(1.5 mm

2

max).

Doppia schermatura (nastro alluminio/poliestere+treccia di rame)

Saldature

Le tubazioni frigorifere devono essere tutte saldate (esclusi gli attacchi alle unit

à interne); le operazioni di saldatura devono

essere eseguite in ambiente inerte, cioè insufflando azoto all’interno della tubazione per evitare formazione di ossidi e impu-

rità, tarando il riduttore di pressione ad un valore compreso tra 0.02 ÷ 0.05 MPa e mantenere una

portata massima di 0.05 m3/h.

Pressatura circuito frigorifero

L’impianto deve essere sempre pressato a 40 Bar per almeno 24 ore, al fine di verificare eventuali perdite e/o

cedimenti nelle tubazioni.

Vuoto del circuito frigorifero

Deve essere sempre eseguita la messa in vuoto del circuito frigorifero fino ad una pressione di 750 mTorr al fine di garantire

la non presenza di umidità nel circuito. Usare una pompa a vuoto con un grado elevato di realizzazione (inferiore a -0,1 MPa)

minimo per 8 ore con verifica della tenuta del vuoto per almeno 24 ore.
