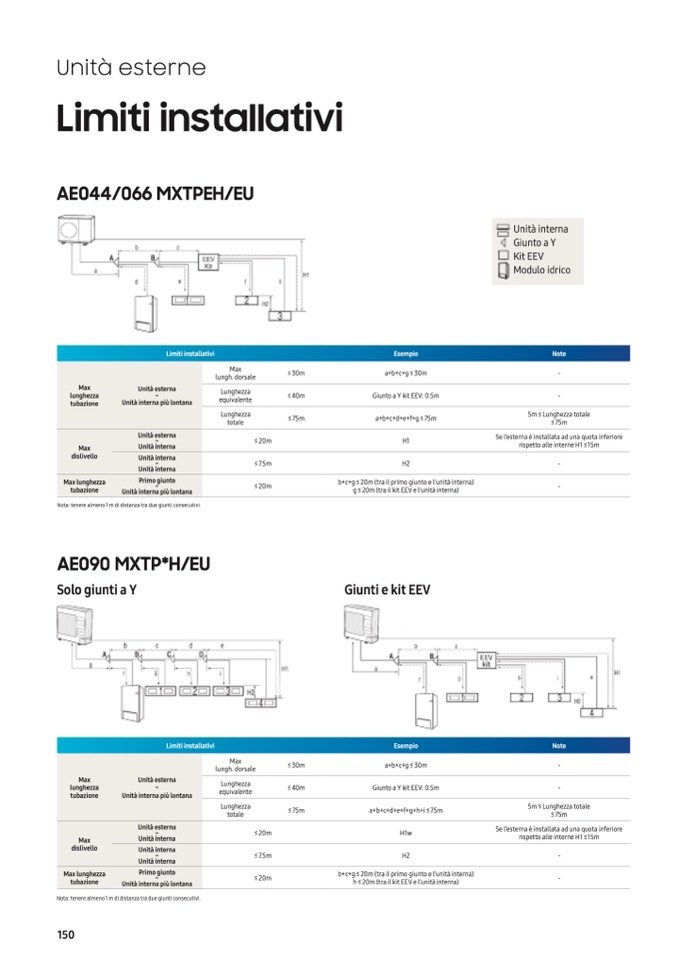

Unità esterne

Limiti installativi

AE044/066 MXTPEH/EU

Unità interna

Giunto a Y

Kit EEV

Modulo idrico

Max

lunghezza

tubazione

Unità esterna

~

Unità interna più lontana

Limiti installativi

Esempio

Note

Max

dislivello

Unità esterna

~

Unità interna

Unità interna

~

Unità interna

Max lunghezza

tubazione

Primo giunto

~

Unità interna più lontana

Max

lungh. dorsale

Lunghezza

equivalente

Lunghezza

totale

≤ 20m

≤ 7.5m

≤ 20m

≤ 30m

≤ 40m

≤ 75m

a+b+c+g ≤ 30m

Giunto a Y kit EEV: 0.5m

a+b+c+d+e+f+g ≤ 75m

H1

H2

b+c+g ≤ 20m (tra il primo giunto e l'unità interna)

g ≤ 20m (tra il kit EEV e l'unità interna)

Giunti e kit EEV

-

-

5m ≤ Lunghezza totale

≤ 75m

Se l’esterna è installata ad una quota inferiore

rispetto alle interne H1 ≤ 15m

-

-

Nota: tenere almeno 1 m di distanza tra due giunti consecutivi.

AE090 MXTP*H/EU

Solo giunti a Y

Limiti installativi

Esempio

a+b+c+g ≤ 30m

Giunto a Y kit EEV: 0.5m

a+b+c+d+e+f+g+h+i ≤ 75m

H1w

H2

b+c+g ≤ 20m (tra il primo giunto e l’unità interna)

h ≤ 20m (tra il kit EEV e l’unità interna)

Note

-

-

5m ≤ Lunghezza totale

≤ 75m

Se l’esterna è installata ad una quota inferiore

rispetto alle interne H1 ≤ 15m

-

-

Max

lunghezza

tubazione

Unità esterna

~

Unità interna più lontana

Max

dislivello

Unità esterna

~

Unità interna

Unità interna

~

Unità interna

Max lunghezza

tubazione

Primo giunto

~

Unità interna più lontana

Max

lungh. dorsale

Lunghezza

equivalente

Lunghezza

totale

≤ 20m

≤ 7.5m

≤ 20m

≤ 30m

≤ 40m

≤ 75m

Nota: tenere almeno 1 m di distanza tra due giunti consecutivi.
