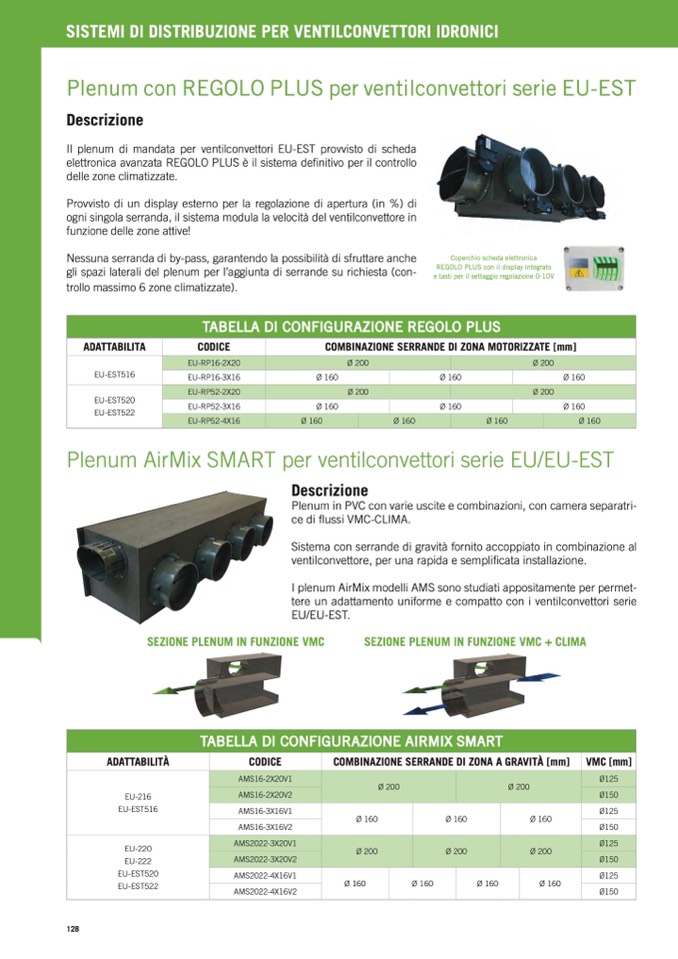

SISTEMI DI DISTRIBUZIONE PER VENTILCONVETTORI IDRONICI
Plenum con REGOLO PLUS per ventilconvettori serie EU-EST
Descrizione
Il plenum di mandata per ventilconvettori EU-EST provvisto di scheda
elettronica avanzata REGOLO PLUS è il sistema definitivo per il controllo
delle zone climatizzate.
Provvisto di un display esterno per la regolazione di apertura (in %) di
ogni singola serranda, il sistema modula la velocità del ventilconvettore in
funzione delle zone attive!
Nessuna serranda di by-pass, garantendo la possibilità di sfruttare anche
gli spazi laterali del plenum per l’aggiunta di serrande su richiesta (con-
trollo massimo 6 zone climatizzate).
Coperchio scheda elettronica
REGOLO PLUS con il display integrato
e tasti per il settaggio regolazione 0-10V
TABELLA DI CONFIGURAZIONE REGOLO PLUS
ADATTABILITA
CODICE
COMBINAZIONE SERRANDE DI ZONA MOTORIZZATE [mm]
EU-EST516
EU-RP16-2X20
Ø 200
Ø 200
EU-RP16-3X16
Ø 160
Ø 160
Ø 160
EU-EST520
EU-EST522
EU-RP52-2X20
Ø 200
Ø 200
EU-RP52-3X16
Ø 160
Ø 160
Ø 160
EU-RP52-4X16
Ø 160
Ø 160
Ø 160
Ø 160
Plenum AirMix SMART per ventilconvettori serie EU/EU-EST
Descrizione
Plenum in PVC con varie uscite e combinazioni, con camera separatri-
ce di flussi VMC-CLIMA.
Sistema con serrande di gravità fornito accoppiato in combinazione al
ventilconvettore, per una rapida e semplificata installazione.
I plenum AirMix modelli AMS sono studiati appositamente per permet-
tere un adattamento uniforme e compatto con i ventilconvettori serie
EU/EU-EST.
SEZIONE PLENUM IN FUNZIONE VMC
SEZIONE PLENUM IN FUNZIONE VMC + CLIMA
TABELLA DI CONFIGURAZIONE AIRMIX SMART
ADATTABILITÀ
CODICE
COMBINAZIONE SERRANDE DI ZONA A GRAVITÀ [mm]
VMC [mm]
EU-216
EU-EST516
AMS16-2X20V1
Ø 200
Ø 200
Ø125
AMS16-2X20V2
Ø150
AMS16-3X16V1
Ø 160
Ø 160
Ø 160
Ø125
AMS16-3X16V2
Ø150
EU-220
EU-222
EU-EST520
EU-EST522
AMS2022-3X20V1
Ø 200
Ø 200
Ø 200
Ø125
AMS2022-3X20V2
Ø150
AMS2022-4X16V1
Ø 160
Ø 160
Ø 160
Ø 160
Ø125
AMS2022-4X16V2
Ø150
128
