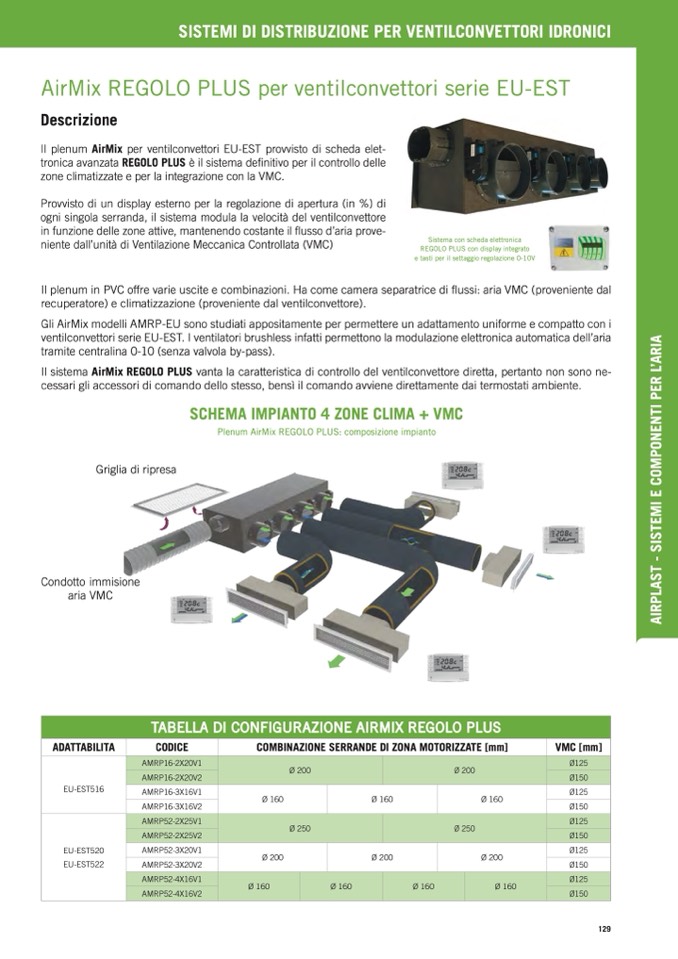

SISTEMI DI DISTRIBUZIONE PER VENTILCONVETTORI IDRONICI
AirMix REGOLO PLUS per ventilconvettori serie EU-EST
Descrizione
Il plenum AirMix per ventilconvettori EU-EST provvisto di scheda elet-
tronica avanzata REGOLO PLUS è il sistema definitivo per il controllo delle
zone climatizzate e per la integrazione con la VMC.
Provvisto di un display esterno per la regolazione di apertura (in %) di
ogni singola serranda, il sistema modula la velocità del ventilconvettore
in funzione delle zone attive, mantenendo costante il flusso d’aria prove-
niente dall’unità di Ventilazione Meccanica Controllata (VMC)
Sistema con scheda elettronica
REGOLO PLUS con display integrato
e tasti per il settaggio regolazione 0-10V
Il plenum in PVC offre varie uscite e combinazioni. Ha come camera separatrice di flussi: aria VMC (proveniente dal
recuperatore) e climatizzazione (proveniente dal ventilconvettore).
Gli AirMix modelli AMRP-EU sono studiati appositamente per permettere un adattamento uniforme e compatto con i
ventilconvettori serie EU-EST. I ventilatori brushless infatti permettono la modulazione elettronica automatica dell’aria
tramite centralina 0-10 (senza valvola by-pass).
Il sistema AirMix REGOLO PLUS vanta la caratteristica di controllo del ventilconvettore diretta, pertanto non sono ne-
cessari gli accessori di comando dello stesso, bensì il comando avviene direttamente dai termostati ambiente.
A
I
R
P
L
A
S
T
-
S
I
S
T
E
M
I
E
C
O
M
P
O
N
E
N
T
I
P
E
R
L
’
A
R
I
A
Griglia di ripresa
Condotto immisione
aria VMC
SCHEMA IMPIANTO 4 ZONE CLIMA + VMC
Plenum AirMix REGOLO PLUS: composizione impianto
TABELLA DI CONFIGURAZIONE AIRMIX REGOLO PLUS
ADATTABILITA
CODICE
COMBINAZIONE SERRANDE DI ZONA MOTORIZZATE [mm]
VMC [mm]
EU-EST516
AMRP16-2X20V1
Ø 200
Ø 200
Ø125
AMRP16-2X20V2
Ø150
AMRP16-3X16V1
Ø 160
Ø 160
Ø 160
Ø125
AMRP16-3X16V2
Ø150
EU-EST520
EU-EST522
AMRP52-2X25V1
Ø 250
Ø 250
Ø125
AMRP52-2X25V2
Ø150
AMRP52-3X20V1
Ø 200
Ø 200
Ø 200
Ø125
AMRP52-3X20V2
Ø150
AMRP52-4X16V1
Ø 160
Ø 160
Ø 160
Ø 160
Ø125
AMRP52-4X16V2
Ø150
