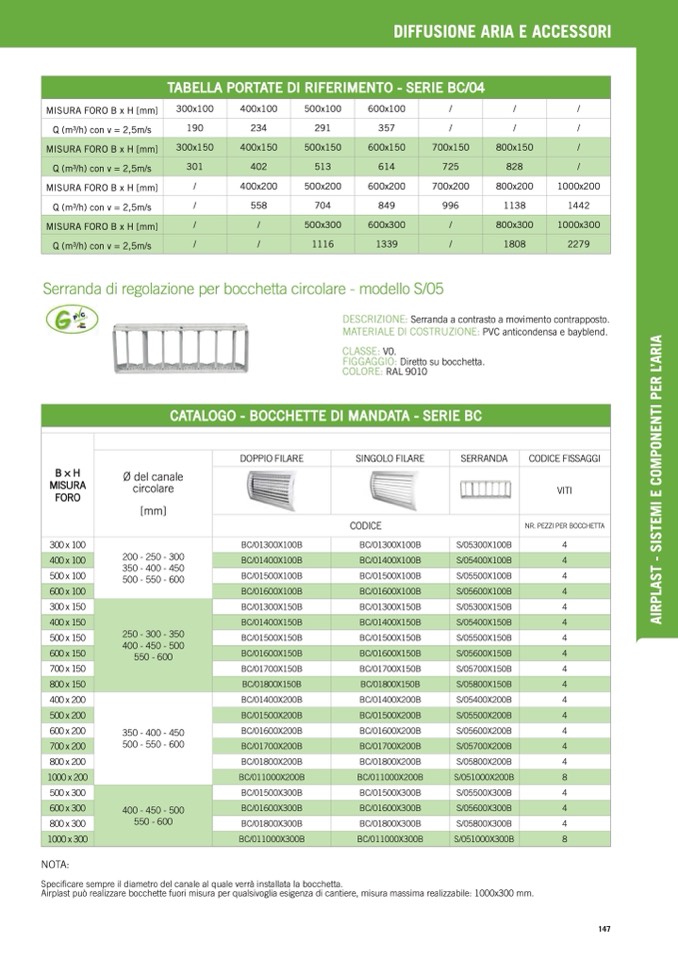

DIFFUSIONE ARIA E ACCESSORI
TABELLA PORTATE DI RIFERIMENTO - SERIE BC/04
MISURA FORO B x H [mm]
300x100
400x100
500x100
600x100
/
/
/
Q (m3/h) con v = 2,5m/s
190
234
291
357
/
/
/
MISURA FORO B x H [mm]
300x150
400x150
500x150
600x150
700x150
800x150
/
Q (m3/h) con v = 2,5m/s
301
402
513
614
725
828
/
MISURA FORO B x H [mm]
/
400x200
500x200
600x200
700x200
800x200
1000x200
Q (m3/h) con v = 2,5m/s
/
558
704
849
996
1138
1442
MISURA FORO B x H [mm]
/
/
500x300
600x300
/
800x300
1000x300
Q (m3/h) con v = 2,5m/s
/
/
1116
1339
/
1808
2279
Serranda di regolazione per bocchetta circolare - modello S/05
A
I
R
P
L
A
S
T
-
S
I
S
T
E
M
I
E
C
O
M
P
O
N
E
N
T
I
P
E
R
L
’
A
R
I
A
CATALOGO - BOCCHETTE DI MANDATA - SERIE BC
B × H
MISURA
FORO
Ø del canale
circolare
[mm]
DOPPIO FILARE
SINGOLO FILARE
SERRANDA
CODICE FISSAGGI
VITI
CODICE
NR. PEZZI PER BOCCHETTA
300 x 100
200 - 250 - 300
350 - 400 - 450
500 - 550 - 600
BC/01300X100B
BC/01300X100B
S/05300X100B
4
400 x 100
BC/01400X100B
BC/01400X100B
S/05400X100B
4
500 x 100
BC/01500X100B
BC/01500X100B
S/05500X100B
4
600 x 100
BC/01600X100B
BC/01600X100B
S/05600X100B
4
300 x 150
250 - 300 - 350
400 - 450 - 500
550 - 600
BC/01300X150B
BC/01300X150B
S/05300X150B
4
400 x 150
BC/01400X150B
BC/01400X150B
S/05400X150B
4
500 x 150
BC/01500X150B
BC/01500X150B
S/05500X150B
4
600 x 150
BC/01600X150B
BC/01600X150B
S/05600X150B
4
700 x 150
BC/01700X150B
BC/01700X150B
S/05700X150B
4
800 x 150
BC/01800X150B
BC/01800X150B
S/05800X150B
4
400 x 200
350 - 400 - 450
500 - 550 - 600
BC/01400X200B
BC/01400X200B
S/05400X200B
4
500 x 200
BC/01500X200B
BC/01500X200B
S/05500X200B
4
600 x 200
BC/01600X200B
BC/01600X200B
S/05600X200B
4
700 x 200
BC/01700X200B
BC/01700X200B
S/05700X200B
4
800 x 200
BC/01800X200B
BC/01800X200B
S/05800X200B
4
1000 x 200
BC/011000X200B
BC/011000X200B
S/051000X200B
8
500 x 300
400 - 450 - 500
550 - 600
BC/01500X300B
BC/01500X300B
S/05500X300B
4
600 x 300
BC/01600X300B
BC/01600X300B
S/05600X300B
4
800 x 300
BC/01800X300B
BC/01800X300B
S/05800X300B
4
1000 x 300
BC/011000X300B
BC/011000X300B
S/051000X300B
8
NOTA:
Specificare sempre il diametro del canale al quale verrà installata la bocchetta.
Airplast può realizzare bocchette fuori misura per qualsivoglia esigenza di cantiere, misura massima realizzabile: 1000x300 mm.
DESCRIZIONE: Serranda a contrasto a movimento contrapposto.
MATERIALE DI COSTRUZIONE: PVC anticondensa e bayblend.
CLASSE: V0.
FIGGAGGIO: Diretto su bocchetta.
COLORE: RAL 9010
