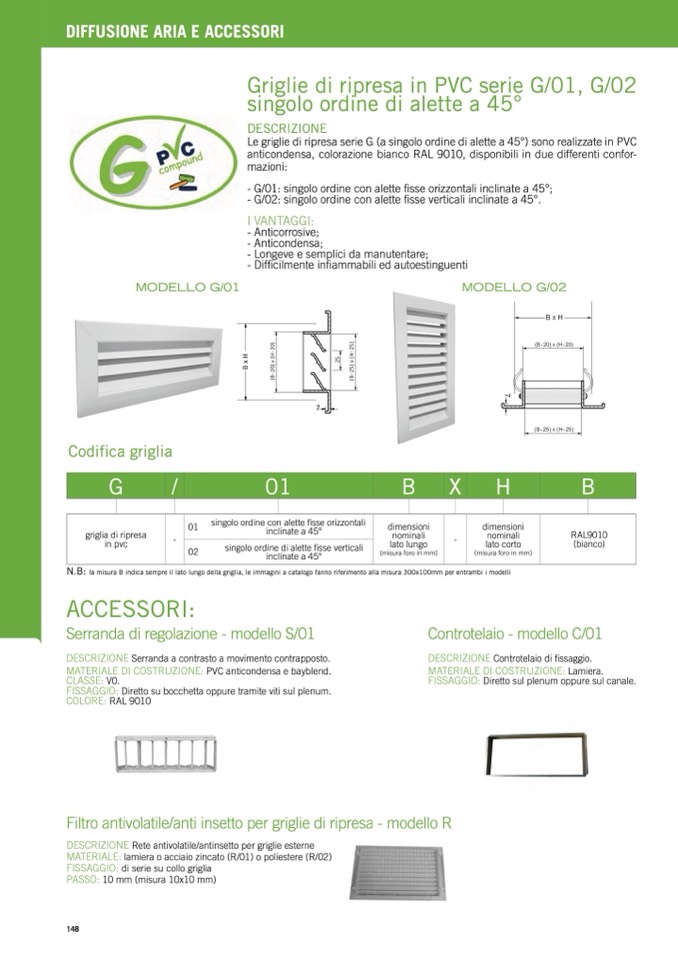

DIFFUSIONE ARIA E ACCESSORI

MODELLO G/01

Codifica griglia

Griglie di ripresa in PVC serie G/01, G/02

singolo ordine di alette a 45°

DESCRIZIONE

Le griglie di ripresa serie G (a singolo ordine di alette a 45°) sono realizzate in PVC

anticondensa, colorazione bianco RAL 9010, disponibili in due differenti confor-

mazioni:

- G/01: singolo ordine con alette fisse orizzontali inclinate a 45°;

- G/02: singolo ordine con alette fisse verticali inclinate a 45°.

I VANTAGGI:

- Anticorrosive;

- Anticondensa;

- Longeve e semplici da manutentare;

- Difficilmente infiammabili ed autoestinguenti

MODELLO G/02

G

/

01

B

X

H

B

griglia di ripresa

in pvc

-

01

singolo ordine con alette fisse orizzontali

inclinate a 45°

dimensioni

nominali

lato lungo

(misura foro in mm)

-

dimensioni

nominali

lato corto

(misura foro in mm)

RAL9010

(bianco)

02

singolo ordine di alette fisse verticali

inclinate a 45°

N.B:

la misura B indica sempre il lato lungo della griglia, le immagini a catalogo fanno riferimento alla misura 300x100mm per entrambi i modelli

ACCESSORI:

Serranda di regolazione - modello S/01

DESCRIZIONE Serranda a contrasto a movimento contrapposto.

MATERIALE DI COSTRUZIONE: PVC anticondensa e bayblend.

CLASSE: V0.

FISSAGGIO: Diretto su bocchetta oppure tramite viti sul plenum.

COLORE: RAL 9010

Controtelaio - modello C/01

DESCRIZIONE Controtelaio di fissaggio.

MATERIALE DI COSTRUZIONE: Lamiera.

FISSAGGIO: Diretto sul plenum oppure sul canale.

Filtro antivolatile/anti insetto per griglie di ripresa - modello R

DESCRIZIONE Rete antivolatile/antinsetto per griglie esterne

MATERIALE: lamiera o acciaio zincato (R/01) o poliestere (R/02)

FISSAGGIO: di serie su collo griglia

PASSO: 10 mm (misura 10x10 mm)
