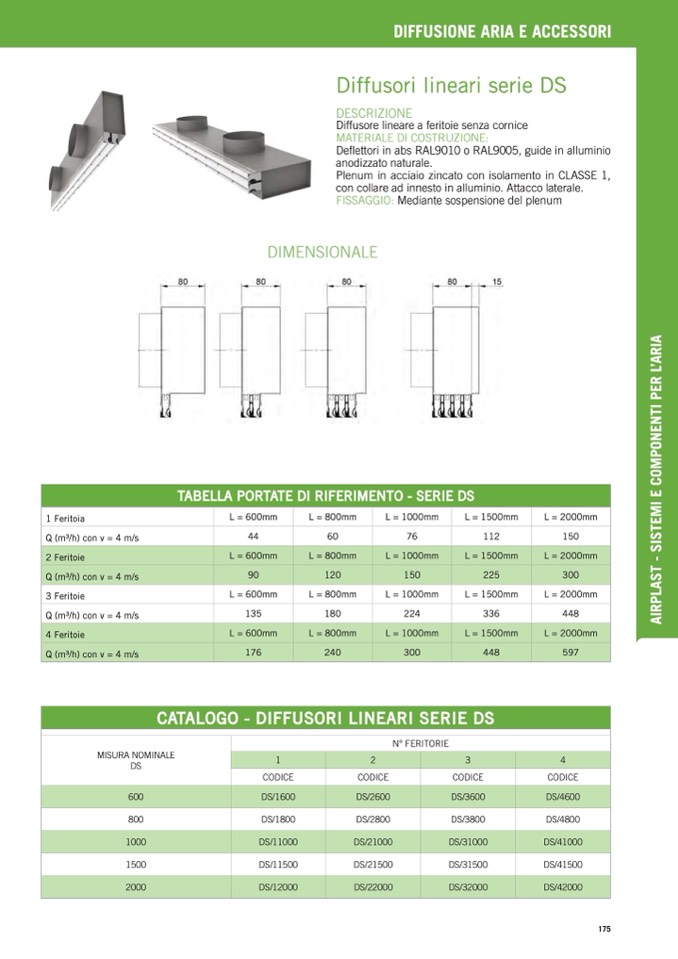

DIFFUSIONE ARIA E ACCESSORI

Diffusori lineari serie DS

DESCRIZIONE

Diffusore lineare a feritoie senza cornice

MATERIALE DI COSTRUZIONE:

Deflettori in abs RAL9010 o RAL9005, guide in alluminio

anodizzato naturale.

Plenum in acciaio zincato con isolamento in CLASSE 1,

con collare ad innesto in alluminio. Attacco laterale.

FISSAGGIO: Mediante sospensione del plenum

DIMENSIONALE

A

I

R

P

L

A

S

T

-

S

I

S

T

E

M

I

E

C

O

M

P

O

N

E

N

T

I

P

E

R

L

’

A

R

I

A

TABELLA PORTATE DI RIFERIMENTO - SERIE DS

1 Feritoia

L = 600mm

L = 800mm

L = 1000mm

L = 1500mm

L = 2000mm

Q (m3/h) con v = 4 m/s

44

60

76

112

150

2 Feritoie

L = 600mm

L = 800mm

L = 1000mm

L = 1500mm

L = 2000mm

Q (m3/h) con v = 4 m/s

90

120

150

225

300

3 Feritoie

L = 600mm

L = 800mm

L = 1000mm

L = 1500mm

L = 2000mm

Q (m3/h) con v = 4 m/s

135

180

224

336

448

4 Feritoie

L = 600mm

L = 800mm

L = 1000mm

L = 1500mm

L = 2000mm

Q (m3/h) con v = 4 m/s

176

240

300

448

597

CATALOGO - DIFFUSORI LINEARI SERIE DS

MISURA NOMINALE

DS

N° FERITORIE

1

CODICE

CODICE

CODICE

CODICE

2

3

4

600

DS/1600

DS/2600

DS/3600

DS/4600

800

1000

DS/1800

DS/2800

DS/3800

DS/4800

DS/11000

DS/21000

DS/31000

DS/41000

1500

DS/11500

DS/21500

DS/31500

DS/41500

2000

DS/12000

DS/22000

DS/32000

DS/42000

175
