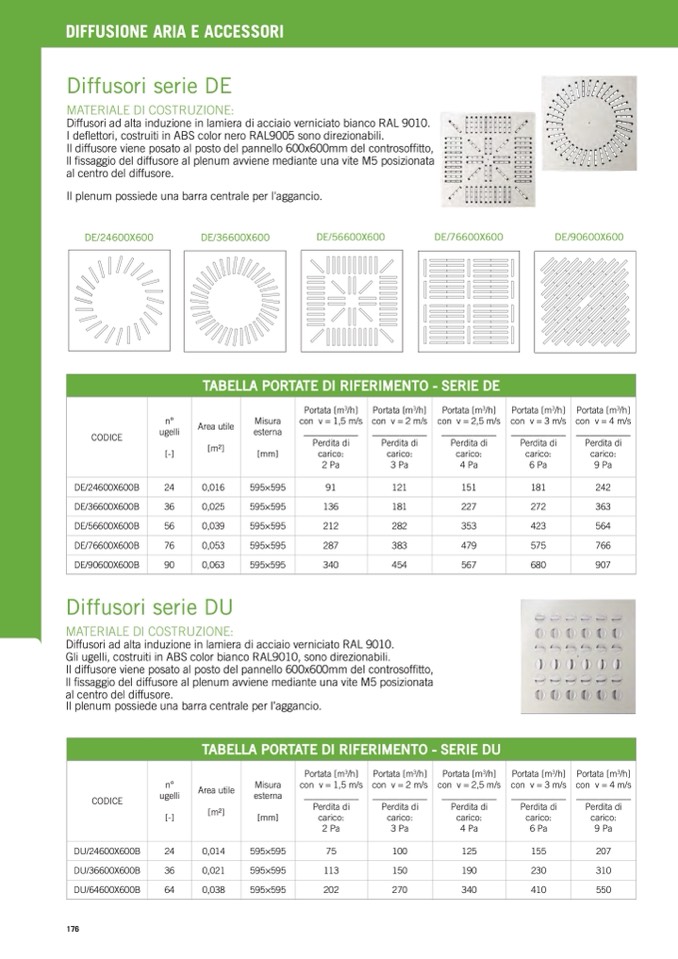

DIFFUSIONE ARIA E ACCESSORI
Diffusori serie DE
MATERIALE DI COSTRUZIONE:
Diffusori ad alta induzione in lamiera di acciaio verniciato bianco RAL 9010.
I deflettori, costruiti in ABS color nero RAL9005 sono direzionabili.
Il diffusore viene posato al posto del pannello 600x600mm del controsoffitto,
ll fissaggio del diffusore al plenum avviene mediante una vite M5 posizionata
al centro del diffusore.
Il plenum possiede una barra centrale per l'aggancio.
DE/24600X600
DE/36600X600
DE/56600X600
DE/76600X600
DE/90600X600
TABELLA PORTATE DI RIFERIMENTO - SERIE DE
CODICE
n°
ugelli
Area utile
Misura
esterna
Portata [m
3
/h]
con v=1,5m/s
____________
Perdita di
carico:
2 Pa
Portata [m
3
/h]
con v=2m/s
____________
Perdita di
carico:
3 Pa
Portata [m
3
/h]
con v = 2,5 m/s
____________
Perdita di
carico:
4 Pa
Portata [m
3
/h]
con v=3m/s
____________
Perdita di
carico:
6 Pa
Portata [m
3
/h]
con v=4m/s
____________
Perdita di
carico:
9 Pa
[-]
[m2]
[mm]
DE/24600X600B
24
0,016
595×595
91
121
151
181
242
DE/36600X600B
36
0,025
595×595
136
181
227
272
363
DE/56600X600B
56
0,039
595×595
212
282
353
423
564
DE/76600X600B
76
0,053
595×595
287
383
479
575
766
DE/90600X600B
90
0,063
595×595
340
454
567
680
907
Diffusori serie DU
MATERIALE DI COSTRUZIONE:
Diffusori ad alta induzione in lamiera di acciaio verniciato RAL 9010.
Gli ugelli, costruiti in ABS color bianco RAL9010, sono direzionabili.
Il diffusore viene posato al posto del pannello 600x600mm del controsoffitto,
ll fissaggio del diffusore al plenum avviene mediante una vite M5 posizionata
al centro del diffusore.
Il plenum possiede una barra centrale per l’aggancio.
TABELLA PORTATE DI RIFERIMENTO - SERIE DU
CODICE
n°
ugelli
[-]
Area utile
[m2]
Misura
esterna
[mm]
Portata [m
3
/h]
con v = 1,5 m/s
____________
Perdita di
carico:
2 Pa
Portata [m
3
/h]
con v = 2 m/s
____________
Perdita di
carico:
3 Pa
Portata [m
3
/h]
con v = 2,5 m/s
____________
Perdita di
carico:
4 Pa
Portata [m
3
/h]
con v = 3 m/s
____________
Perdita di
carico:
6 Pa
Portata [m
3
/h]
con v = 4 m/s
____________
Perdita di
carico:
9 Pa
DU/24600X600B
24
0,014
595×595
75
100
125
155
207
DU/36600X600B
36
0,021
595×595
113
150
190
230
310
DU/64600X600B
64
0,038
595×595
202
270
340
410
550
