FILTRAZIONE
Dp (Pa)
120
100
80
60
40
20
0
0%
Perdite di carico
25% 50% 75%
100% 125%

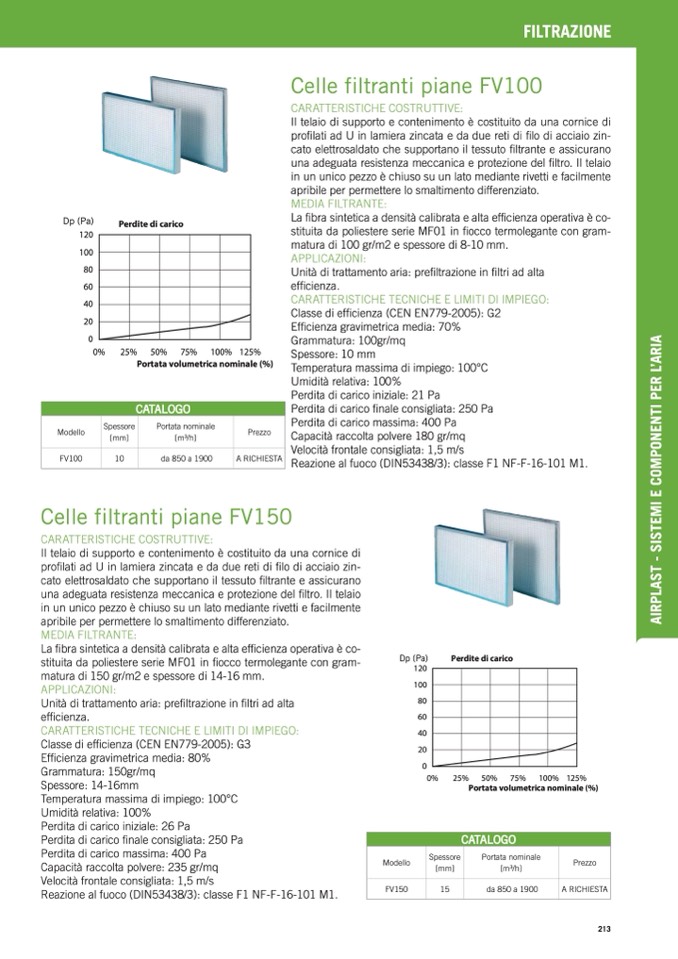

Celle filtranti piane FV100
CARATTERISTICHE COSTRUTTIVE:
Il telaio di supporto e contenimento è costituito da una cornice di
profilati ad U in lamiera zincata e da due reti di filo di acciaio zin-
cato elettrosaldato che supportano il tessuto filtrante e assicurano
una adeguata resistenza meccanica e protezione del filtro. Il telaio
in un unico pezzo è chiuso su un lato mediante rivetti e facilmente
apribile per permettere lo smaltimento differenziato.
MEDIA FILTRANTE:
La fibra sintetica a densità calibrata e alta efficienza operativa è co-
stituita da poliestere serie MF01 in fiocco termolegante con gram-
matura di 100 gr/m2 e spessore di 8-10 mm.
APPLICAZIONI:
Unità di trattamento aria: prefiltrazione in filtri ad alta
efficienza.
CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO:
Classe di efficienza (CEN EN779-2005): G2
Efficienza gravimetrica media: 70%
Grammatura: 100gr/mq
Spessore: 10 mm
Temperatura massima di impiego: 100°C
Umidità relativa: 100%
Perdita di carico iniziale: 21 Pa
Perdita di carico finale consigliata: 250 Pa
Perdita di carico massima: 400 Pa
Capacità raccolta polvere 180 gr/mq
Velocità frontale consigliata: 1,5 m/s
Reazione al fuoco (DIN53438/3): classe F1 NF-F-16-101 M1.
A
I
R
P
L
A
S
T
-
S
I
S
T
E
M
I
E
C
O
M
P
O
N
E
N
T
I
P
E
R
L
’
A
R
I
A
Portata volumetrica nominale (%)
CATALOGO
Modello
Spessore
[mm]
Portata nominale
[m3/h]
Prezzo
FV100
10
da 850 a 1900
A RICHIESTA
Celle filtranti piane FV150
CARATTERISTICHE COSTRUTTIVE:
Il telaio di supporto e contenimento è costituito da una cornice di
profilati ad U in lamiera zincata e da due reti di filo di acciaio zin-
cato elettrosaldato che supportano il tessuto filtrante e assicurano
una adeguata resistenza meccanica e protezione del filtro. Il telaio
in un unico pezzo
è chiuso su un lato mediante rivetti e facilmente
apribile per permettere lo smaltimento differenziato.
MEDIA FILTRANTE:
La fibra sintetica a densità calibrata e alta efficienza operativa è co-
stituita da poliestere serie MF01 in fiocco termolegante con gram-
matura di 150 gr/m2 e spessore di 14-16 mm.
APPLICAZIONI:
Dp (Pa)
120
100
80
40
20
0
Perdite di carico
25% 50% 75%
Unità di trattamento aria: prefiltrazione in filtri ad alta
efficienza.
60
CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO:
Classe di efficienza (CEN EN779-2005): G3
Efficienza gravimetrica media: 80%
Grammatura: 150gr/mq
Spessore: 14-16mm
Temperatura massima di impiego: 100°C
Umidità relativa: 100%
Perdita di carico iniziale: 26 Pa
Perdita di carico finale consigliata: 250 Pa
Perdita di carico massima: 400 Pa
Capacità raccolta polvere: 235 gr/mq
Velocità frontale consigliata: 1,5 m/s
Reazione al fuoco (DIN53438/3): classe F1 NF-F-16-101 M1.
0%
100% 125%
Portata volumetrica nominale (%)
CATALOGO
Modello
Spessore
[mm]
Portata nominale
[m3/h]
Prezzo
FV150
15
da 850 a 1900
A RICHIESTA
213
