FILTRAZIONE

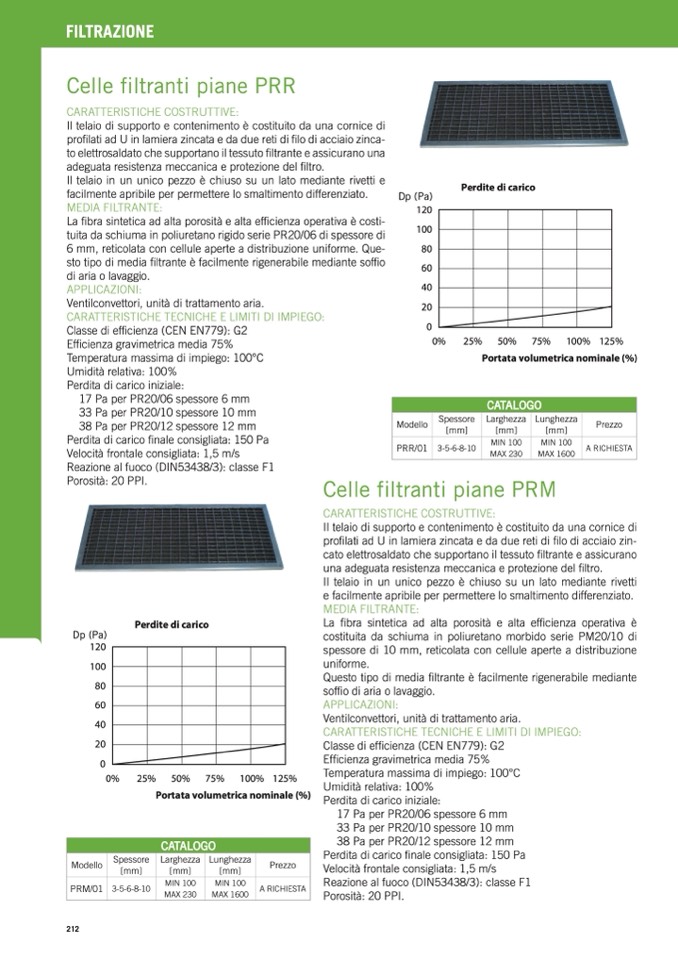

Celle filtranti piane PRR
CARATTERISTICHE COSTRUTTIVE:
Il telaio di supporto e contenimento è costituito da una cornice di
profilati ad U in lamiera zincata e da due reti di filo di acciaio zinca-
to elettrosaldato che supportano il tessuto filtrante e assicurano una
adeguata resistenza meccanica e protezione del filtro.
Il telaio in un unico pezzo è chiuso su un lato mediante rivetti e
facilmente apribile per permettere lo smaltimento differenziato.
MEDIA FILTRANTE:
La fibra sintetica ad alta porosità e alta ef
ficienza operativa è costi-
tuita da schiuma in poliuretano rigido serie PR20/06 di spessore di
6 mm, reticolata con cellule aperte a distribuzione uniforme. Que-
80
sto tipo di media filtrante è facilmente rigenerabile mediante soffio
Dp (Pa)
Perdite di carico
120
100
60
40
20
0
di aria o lavaggio.
APPLICAZIONI:
Ventilconvettori, unità di trattamento aria.
CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO:
Classe di efficienza (CEN EN779): G2
Efficienza gravimetrica media 75%
Temperatura massima di impiego: 100°C
Umidità relativa: 100%
Perdita di carico iniziale:
17 Pa per PR20/06 spessore 6 mm
33 Pa per PR20/10 spessore 10 mm
38 Pa per PR20/12 spessore 12 mm
Perdita di carico finale consigliata: 150 Pa
Velocità frontale consigliata: 1,5 m/s
Reazione al fuoco (DIN53438/3): classe F1
Porosità: 20 PPI.
0%
25% 50% 75%
100% 125%
Portata volumetrica nominale (%)
CATALOGO
Modello
Spessore
[mm]
Larghezza
[mm]
Lunghezza
[mm]
Prezzo
PRR/01
3-5-6-8-10
MIN 100
MAX 230
MIN 100
MAX 1600
A RICHIESTA
Dp (Pa)
120
100
80
60
40
20
0
0%
Perdite di carico
Celle filtranti piane PRM
CARATTERISTICHE COSTRUTTIVE:
Il telaio di supporto e contenimento è costituito da una cornice di
profilati ad U in lamiera zincata e da due reti di filo di acciaio zin-
cato elettrosaldato che supportano il tessuto filtrante e assicurano
una adeguata resistenza meccanica e protezione del filtro.
Il telaio in un unico pezzo è chiuso su un lato mediante rivetti
e facilmente apribile per permettere lo smaltimento differenziato.
MEDIA FILTRANTE:
La fibra sintetica ad alta porosità e alta efficienza operativa è
costituita da schiuma in poliuretano morbido serie PM20/10 di
spessore di 10 mm, reticolata con cellule aperte a distribuzione
uniforme.
Questo tipo di media filtrante è facilmente rigenerabile mediante
soffio di aria o lavaggio.
APPLICAZIONI:
Ventilconvettori, unità di trattamento aria.
CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO:
Classe di efficienza (CEN EN779): G2
Efficienza gravimetrica media 75%
Temperatura massima di impiego: 100°C
Umidità relativa: 100%
Perdita di carico iniziale:
17 Pa per PR20/06 spessore 6 mm
33 Pa per PR20/10 spessore 10 mm
38 Pa per PR20/12 spessore 12 mm
Perdita di carico finale consigliata: 150 Pa
Velocità frontale consigliata: 1,5 m/s
Reazione al fuoco (DIN53438/3): classe F1
Porosità: 20 PPI.
25% 50% 75%
100% 125%
Portata volumetrica nominale (%)
CATALOGO
Modello
Spessore
[mm]
Larghezza
[mm]
Lunghezza
[mm]
Prezzo
PRM/01
3-5-6-8-10
MIN 100
MAX 230
MIN 100
MAX 1600
A RICHIESTA
212
