FILTRAZIONE
Dp (Pa)
120
100
80
60
40
20
0
0%
Perdite di carico
25% 50% 75%
100% 125%

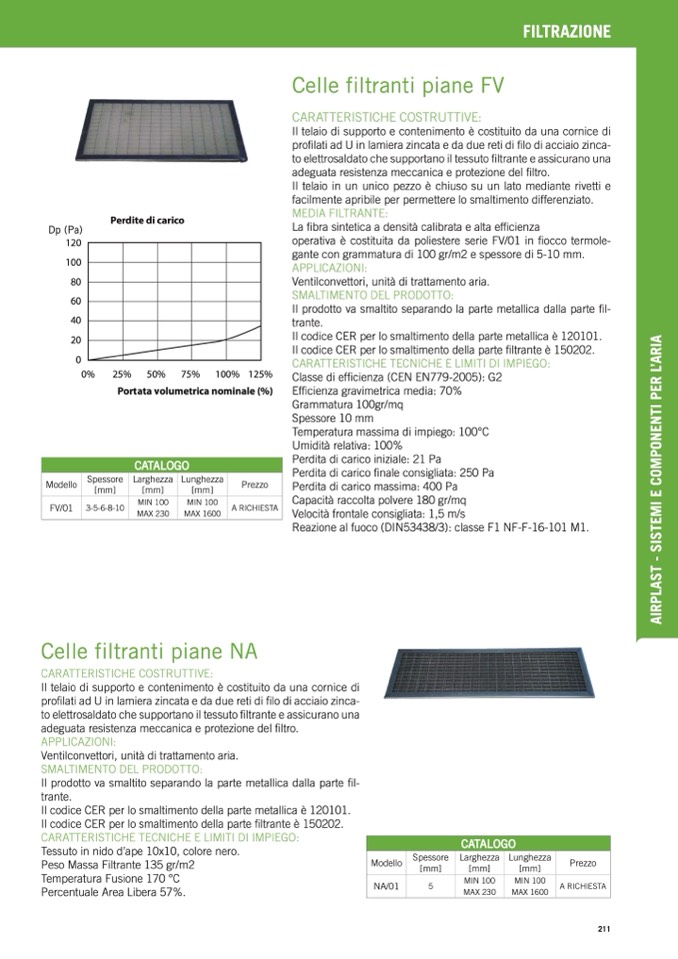

Celle filtranti piane FV
CARATTERISTICHE COSTRUTTIVE:
Il telaio di supporto e contenimento è costituito da una cornice di
profilati ad U in lamiera zincata e da due reti di filo di acciaio zinca-
to elettrosaldato che supportano il tessuto filtrante e assicurano una
adeguata resistenza meccanica e protezione del filtro.
Il telaio in un unico pezzo è chiuso su un lato mediante rivetti e
facilmente apribile per permettere lo smaltimento differenziato.
MEDIA FILTRANTE:
La fibra sintetica a densità calibrata e alta efficienza
operativa è costituita da poliestere serie FV/01 in fiocco termole-
gante con grammatura di 100 gr/m2 e spessore di 5-10 mm.
APPLICAZIONI:
Ventilconvettori, unità di trattamento aria.
SMALTIMENTO DEL PRODOTTO:
Il prodotto va smaltito separando la parte metallica dalla parte fil-
trante.
Il codice CER per lo smaltimento della parte metallica è 120101.
Il codice CER per lo smaltimento della parte filtrante è 150202.
CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO:
Classe di efficienza (CEN EN779-2005): G2
Efficienza gravimetrica media: 70%
Grammatura 100gr/mq
Spessore 10 mm
Temperatura massima di impiego: 100°C
Umidità relativa: 100%
Perdita di carico iniziale: 21 Pa
Perdita di carico finale consigliata: 250 Pa
Perdita di carico massima: 400 Pa
Capacità raccolta polvere 180 gr/mq
Velocità frontale consigliata: 1,5 m/s
Reazione al fuoco (DIN53438/3): classe F1 NF-F-16-101 M1.
A
I
R
P
L
A
S
T
-
S
I
S
T
E
M
I
E
C
O
M
P
O
N
E
N
T
I
P
E
R
L
’
A
R
I
A
Portata volumetrica nominale (%)
CATALOGO
Modello
Spessore
[mm]
Larghezza
[mm]
Lunghezza
[mm]
Prezzo
FV/01
3-5-6-8-10
MIN 100
MAX 230
MIN 100
MAX 1600
A RICHIESTA
Celle filtranti piane NA
CARATTERISTICHE COSTRUTTIVE:
Il telaio di supporto e contenimento è costituito da una cornice di
profilati ad U in lamiera zincata e da due reti di filo di acciaio zinca-
to elettrosaldato che supportano il tessuto filtrante e assicurano una
adeguata resistenza meccanica e protezione del
filtro.
APPLICAZIONI:
Ventilconvettori, unità di trattamento aria.
SMALTIMENTO DEL PRODOTTO:
Il prodotto va smaltito separando la parte metallica dalla parte
fil-
trante.
Il codice CER per lo smaltimento della parte metallica è 120101.
Il codice CER per lo smaltimento della parte
filtrante è 150202.
CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO:
Tessuto in nido d’ape 10x10, colore nero.
Peso Massa Filtrante 135 gr/m2
Temperatura Fusione 170 °C
Percentuale Area Libera 57%.
CATALOGO
Modello
Spessore
[mm]
Larghezza
[mm]
Lunghezza
[mm]
Prezzo
NA/01
5
MIN 100
MAX 230
MIN 100
MAX 1600
A RICHIESTA
211
