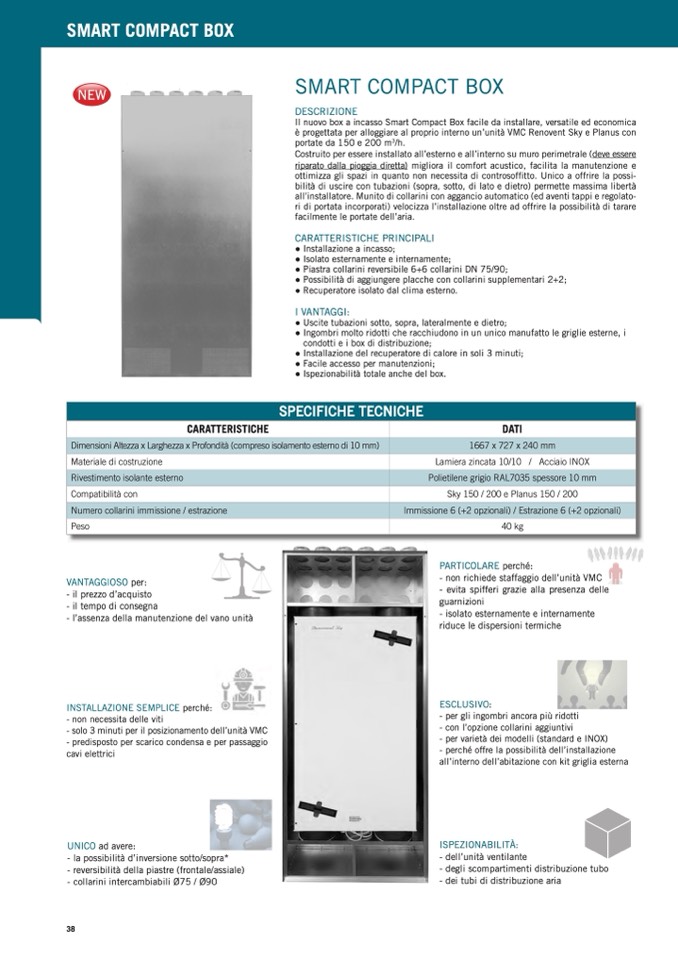

SMART COMPACT BOX
NEW
SMART COMPACT BOX
DESCRIZIONE
Il nuovo box a incasso Smart Compact Box facile da installare, versatile ed economica
è progettata per alloggiare al proprio interno un’unità VMC Renovent Sky e Planus con
portate da 150 e 200 m
3
/h.
Costruito per essere installato all’esterno e all’interno su muro perimetrale (deve essere
riparato dalla pioggia diretta) migliora il comfort acustico, facilita la manutenzione e
ottimizza gli spazi in quanto non necessita di controsoffitto. Unico a offrire la possi-
bilità di uscire con tubazioni (sopra, sotto, di lato e dietro) permette massima libertà
all’installatore. Munito di collarini con aggancio automatico (ed aventi tappi e regolato-
ri di portata incorporati) velocizza l’installazione oltre ad offrire la possibilità di tarare
facilmente le portate dell’aria.
CARATTERISTICHE PRINCIPALI
● Installazione a incasso;
● Isolato esternamente e internamente;
● Piastra collarini reversibile 6+6 collarini DN 75/90;
● Possibilità di aggiungere placche con collarini supplementari 2+2;
● Recuperatore isolato dal clima esterno.
I VANTAGGI:
● Uscite tubazioni sotto, sopra, lateralmente e dietro;
● Ingombri molto ridotti che racchiudono in un unico manufatto le griglie esterne, i
condotti e i box di distribuzione;
● Installazione del recuperatore di calore in soli 3 minuti;
● Facile accesso per manutenzioni;
● Ispezionabilità totale anche del box.
SPECIFICHE TECNICHE
CARATTERISTICHE
DATI
Dimensioni Altezza x Larghezza x Profondità (compreso isolamento esterno di 10 mm)
1667 x 727 x 240 mm
Materiale di costruzione
Lamiera zincata 10/10 / Acciaio INOX
Rivestimento isolante esterno
Polietilene grigio RAL7035 spessore 10 mm
Compatibilità con
Sky 150 / 200 e Planus 150 / 200
Numero collarini immissione / estrazione
Immissione 6 (+2 opzionali) / Estrazione 6 (+2 opzionali)
Peso
40 kg
VANTAGGIOSO per:
- il prezzo d’acquisto
- il tempo di consegna
- l’assenza della manutenzione del vano unit
à
INSTALLAZIONE SEMPLICE perché:
- non necessita delle viti
- solo 3 minuti per il posizionamento dell’unità VMC
- predisposto per scarico condensa e per passaggio
cavi elettrici
UNICO ad avere:
- la possibilità d’inversione sotto/sopra*
- reversibilità della piastre (frontale/assiale)
- collarini intercambiabili Ø75 / Ø90
PARTICOLARE perché:
- non richiede staffaggio dell’unità VMC
- evita spifferi grazie alla presenza delle
guarnizioni
- isolato esternamente e internamente
riduce le dispersioni termiche
ESCLUSIVO:
- per gli ingombri ancora più ridotti
- con l’opzione collarini aggiuntivi
- per varietà dei modelli (standard e INOX)
- perché offre la possibilità dell’installazione
all’interno dell’abitazione con kit griglia esterna
ISPEZIONABILITÀ:
- dell’unità ventilante
- degli scompartimenti distribuzione tubo
- dei tubi di distribuzione aria
38
