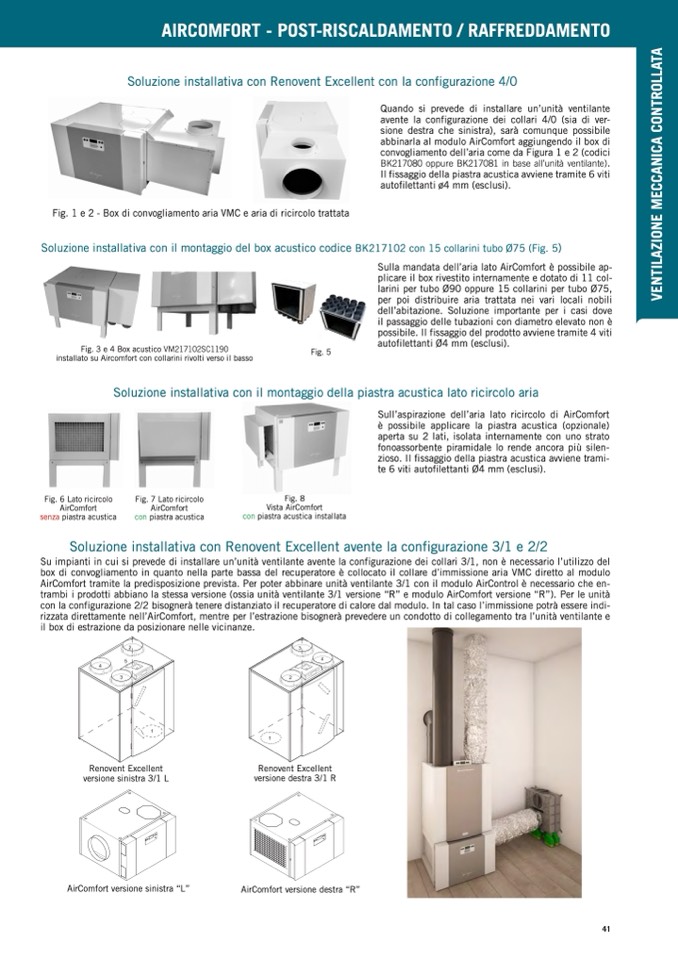

Quando si prevede di installare un’unità ventilante
avente la configurazione dei collari 4/0 (sia di ver-
sione destra che sinistra), sarà comunque possibile
abbinarla al modulo AirComfort aggiungendo il box di
convogliamento dell’aria come da Figura 1 e 2 (codici
BK217080 oppure BK217081 in base all’unità ventilante).
Il fissaggio della piastra acustica avviene tramite 6 viti
autofilettanti ø4 mm (esclusi).
Fig. 1 e 2 - Box di convogliamento aria VMC e aria di ricircolo trattata
Soluzione installativa con il montaggio del box acustico codice BK217102 con 15 collarini tubo Ø75 (Fig. 5)
Fig. 3 e 4 Box acustico VM217102SC1190
installato su Aircomfort con collarini rivolti verso il basso
Fig. 5
Sulla mandata dell’aria lato AirComfort è possibile ap-
plicare il box rivestito internamente e dotato di 11 col-
larini per tubo Ø90 oppure 15 collarini per tubo Ø75,
per poi distribuire aria trattata nei vari locali nobili
dell’abitazione. Soluzione importante per i casi dove
il passaggio delle tubazioni con diametro elevato non è
possibile. Il fissaggio del prodotto avviene tramite 4 viti
autofilettanti Ø4 mm (esclusi).
Fig. 6 Lato ricircolo
AirComfort
senza piastra acustica
Fig. 7 Lato ricircolo
AirComfort
con piastra acustica
Fig. 8
Vista AirComfort
con piastra acustica installata
Su impianti in cui si prevede di installare un’unità ventilante avente la configurazione dei collari 3/1, non è necessario l’utilizzo del
box di convogliamento in quanto nella parte bassa del recuperatore è collocato il collare d’immissione aria VMC diretto al modulo
AirComfort tramite la predisposizione prevista. Per poter abbinare unità ventilante 3/1 con il modulo AirControl è necessario che en-
trambi i prodotti abbiano la stessa versione (ossia unità ventilante 3/1 versione “R” e modulo AirComfort versione “R”). Per le unità
con la configurazione 2/2 bisognerà tenere distanziato il recuperatore di calore dal modulo. In tal caso l’immissione potrà essere indi-
rizzata direttamente nell’AirComfort, mentre per l’estrazione bisognerà prevedere un condotto di collegamento tra l’unità ventilante e
il box di estrazione da posizionare nelle vicinanze.
Renovent Excellent
Renovent Excellent
RReneonvoevnetnEt xEcxeclelellnetnvt evresrisoinoenesisninsitsratra3/31/1
versione sinistra 3/1 L
RReneonvoevnetnEt xEcxeclelellnetnvt evresrisoinoenededsetsratra3/31/1
versione destra 3/1 R
AirComfort versione sinistra “L”
AirComfort versione destra “R”
AirComfort versione sinistra
AirComfort versione destra
Sull’aspirazione dell’aria lato ricircolo di AirComfort
è possibile applicare la piastra acustica (opzionale)
aperta su 2 lati, isolata internamente con uno strato
fonoassorbente piramidale lo rende ancora più silen-
zioso. Il fissaggio della piastra acustica avviene trami-
te 6 viti autofilettanti Ø4 mm (esclusi).
