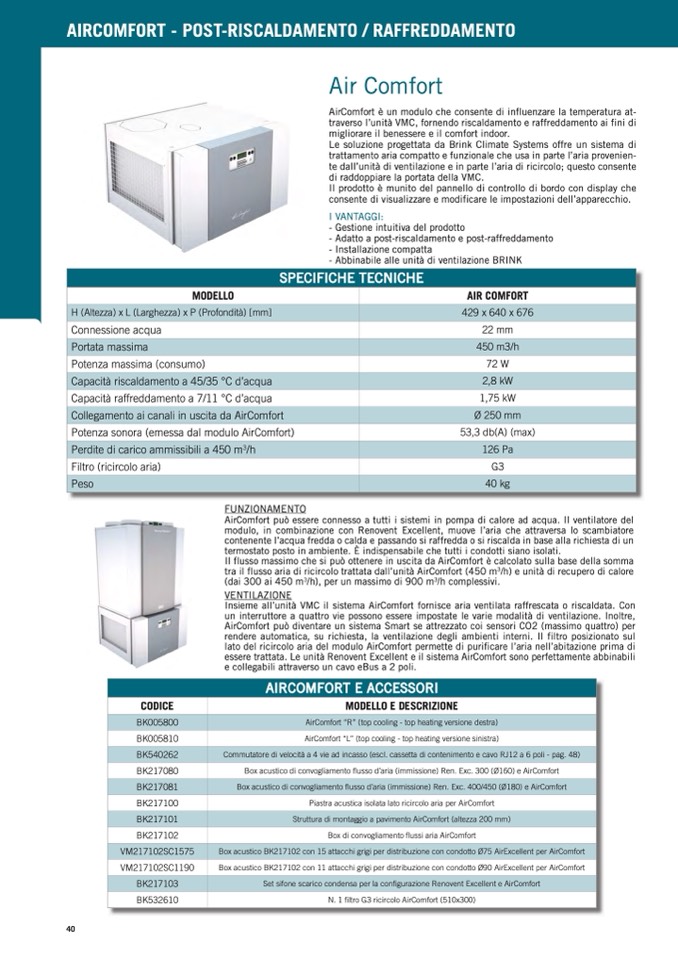

AIRCOMFORT - POST-RISCALDAMENTO / RAFFREDDAMENTO

Air Comfort

AirComfort è un modulo che consente di influenzare la temperatura at-

traverso l’unità VMC, fornendo riscaldamento e raffreddamento ai fini di

migliorare il benessere e il comfort indoor.

Le soluzione progettata da Brink Climate Systems offre un sistema di

trattamento aria compatto e funzionale che usa in parte l’aria provenien-

te dall’unità di ventilazione e in parte l’aria di ricircolo; questo consente

di raddoppiare la portata della VMC.

Il prodotto è munito del pannello di controllo di bordo con display che

consente di visualizzare e modificare le impostazioni dell’apparecchio.

I VANTAGGI:

- Gestione intuitiva del prodotto

- Adatto a post-riscaldamento e post-raffreddamento

- Installazione compatta

- Abbinabile alle unità di ventilazione BRINK

SPECIFICHE TECNICHE

MODELLO

AIR COMFORT

H (Altezza) x L (Larghezza) x P (Profondità) [mm]

429 x 640 x 676

40

Connessione acqua

Potenza massima (consumo)

Collegamento ai canali in uscita da AirComfort

FUNZIONAMENTO

AirComfort può essere connesso a tutti i sistemi in pompa di calore ad acqua. Il ventilatore del

modulo, in combinazione con Renovent Excellent, muove l’aria che attraversa lo scambiatore

contenente l’acqua fredda o calda e passando si raffredda o si riscalda in base alla richiesta di un

termostato posto in ambiente. È indispensabile che tutti i condotti siano isolati.

Il flusso massimo che si può ottenere in uscita da AirComfort è calcolato sulla base della somma

tra il flusso aria di ricircolo trattata dall’unità AirComfort (450 m

3

/h) e unità di recupero di calore

(dai 300 ai 450 m

3

/h), per un massimo di 900 m

3

/h complessivi.

VENTILAZIONE

Insieme all’unità VMC il sistema AirComfort fornisce aria ventilata raffrescata o riscaldata. Con

un interruttore a quattro vie possono essere impostate le varie modalità di ventilazione. Inoltre,

AirComfort può diventare un sistema Smart se attrezzato coi sensori CO2 (massimo quattro) per

rendere automatica, su richiesta, la ventilazione degli ambienti interni. Il filtro posizionato sul

lato del ricircolo aria del modulo AirComfort permette di purificare l’aria nell’abitazione prima di

essere trattata. Le unità Renovent Excellent e il sistema AirComfort sono perfettamente abbinabili

e collegabili attraverso un cavo eBus a 2 poli.

22 mm

Portata massima

450 m3/h

72 W

Capacità riscaldamento a 45/35 °C d’acqua

2,8 kW

Capacità raffreddamento a 7/11 °C d’acqua

1,75 kW

Ø 250 mm

Potenza sonora (emessa dal modulo AirComfort)

Perdite di carico ammissibili a 450 m

3

/h

53,3 db(A) (max)

126 Pa

Filtro (ricircolo aria)

G3

Peso

BK540262

AirComfort “R” (top cooling - top heating versione destra)

40 kg

AIRCOMFORT E ACCESSORI

CODICE

MODELLO E DESCRIZIONE

BK005800

BK005810

AirComfort “L” (top cooling - top heating versione sinistra)

Commutatore di velocità a 4 vie ad incasso (escl. cassetta di contenimento e cavo RJ12 a 6 poli - pag. 48)

BK217080

Box acustico di convogliamento flusso d’aria (immissione) Ren. Exc. 300 (Ø160) e AirComfort

BK217081

Box acustico di convogliamento flusso d’aria (immissione) Ren. Exc. 400/450 (Ø180) e AirComfort

BK217100

Piastra acustica isolata lato ricircolo aria per AirComfort

BK217101

Struttura di montaggio a pavimento AirComfort (altezza 200 mm)

BK217102

Box di convogliamento flussi aria AirComfort

VM217102SC1575

Box acustico BK217102 con 15 attacchi grigi per distribuzione con condotto Ø75 AirExcellent per AirComfort

VM217102SC1190

Box acustico BK217102 con 11 attacchi grigi per distribuzione con condotto Ø90 AirExcellent per AirComfort

BK217103

Set sifone scarico condensa per la configurazione Renovent Excellent e AirComfort

BK532610

N. 1 filtro G3 ricircolo AirComfort (510x300)
