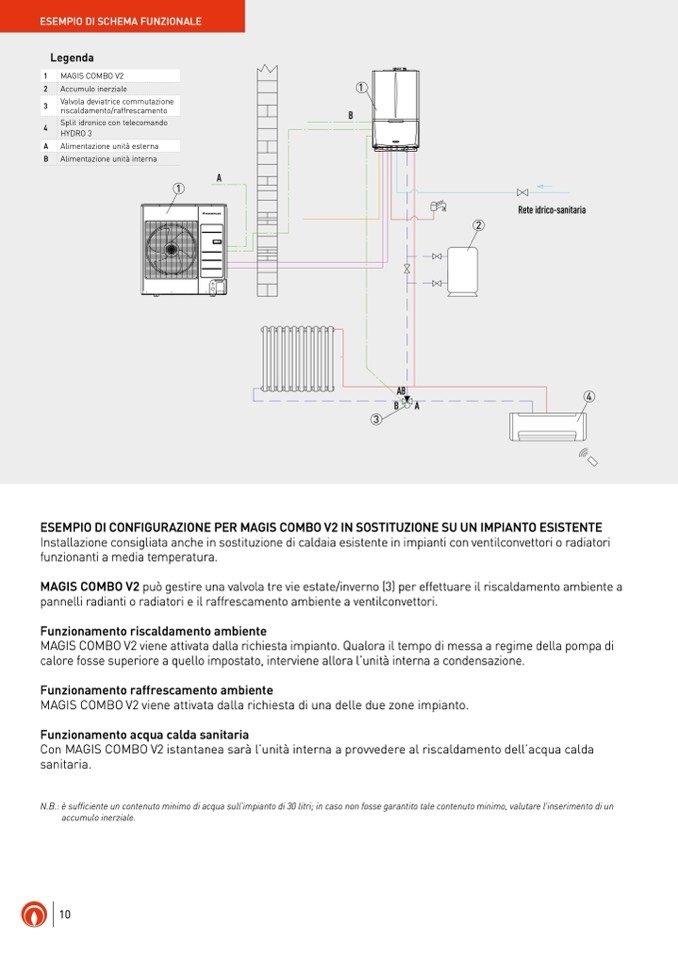

ESEMPIO DI SCHEMA FUNZIONALE

Legenda

1

MAGIS COMBO V2

2

Accumulo inerziale

1

Valvola deviatrice commutazione

riscaldamento/raffrescamento

Split idronico con telecomando

HYDRO 3

A

Alimentazione unità esterna

B

Alimentazione unità interna

1

3

4

B

A

ESEMPIO DI CONFIGURAZIONE PER MAGIS COMBO V2 IN SOSTITUZIONE SU UN IMPIANTO ESISTENTE

Installazione consigliata anche in sostituzione di caldaia esistente in impianti con ventilconvettori o radiatori

funzionanti a media temperatura.

MAGIS COMBO V2 può gestire una valvola tre vie estate/inverno (3) per effettuare il riscaldamento ambiente a

pannelli radianti o radiatori e il raffrescamento ambiente a ventilconvettori.

Funzionamento riscaldamento ambiente

MAGIS COMBO V2 viene attivata dalla richiesta impianto. Qualora il tempo di messa a regime della pompa di

calore fosse superiore a quello impostato, interviene allora l’unità interna a condensazione.

Funzionamento raffrescamento ambiente

MAGIS COMBO V2 viene attivata dalla richiesta di una delle due zone impianto.

Funzionamento acqua calda sanitaria

Con MAGIS COMBO V2 istantanea sarà l’unità interna a provvedere al riscaldamento dell’acqua calda

sanitaria.

N.B.: è sufficiente un contenuto minimo di acqua sull’impianto di 30 litri; in caso non fosse garantito tale contenuto minimo, valutare l’inserimento di un

accumulo inerziale.

10

3

AB

B

A

4

2

Rete idrico-sanitaria
