Legenda

1

MAGIS COMBO PLUS V2

Inverter fotovoltaico

(con contatto in uscita di producibilità)

3

Pannello fotovoltaico

4

Valvola miscelatrice termostatica ACS

5

Unità bollitore OMNISTOR

6

Sonda NTC unità bollitore (di serie)

7

Gruppo di sicurezza ingresso sanitario

2

(non fornito)

1

8

Accumulo inerziale

9

Kit 2 zone

10 Ventilconvettore idronico HYDRO FS

1

2

8

7

9

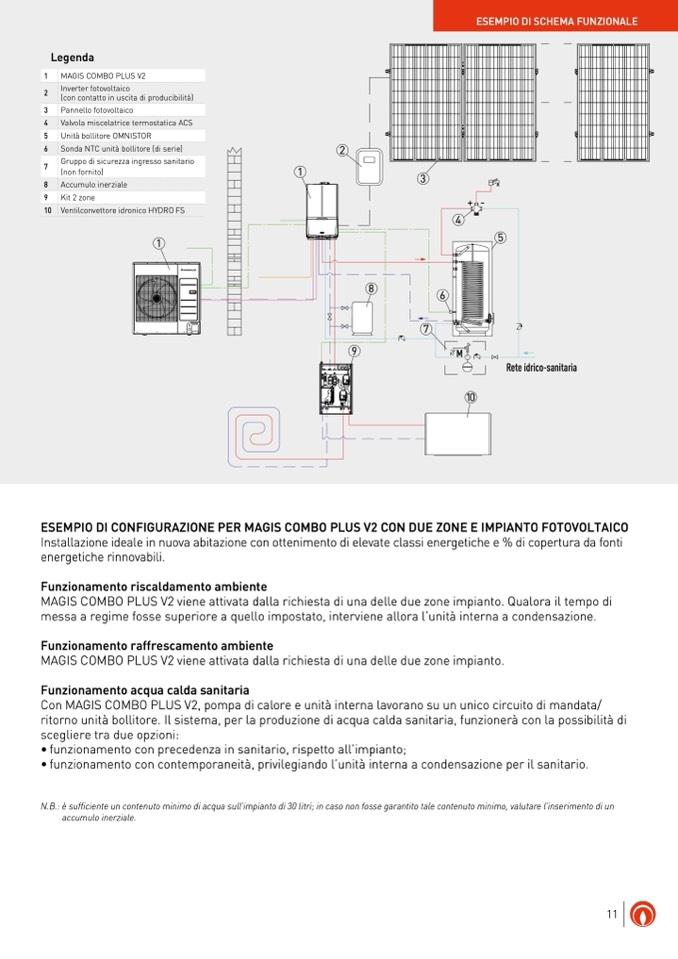

ESEMPIO DI CONFIGURAZIONE PER MAGIS COMBO PLUS V2 CON DUE ZONE E IMPIANTO FOTOVOLTAICO

Installazione ideale in nuova abitazione con ottenimento di elevate classi energetiche e % di copertura da fonti

energetiche rinnovabili.

Funzionamento riscaldamento ambiente

MAGIS COMBO PLUS V2 viene attivata dalla richiesta di una delle due zone impianto. Qualora il tempo di

messa a regime fosse superiore a quello impostato, interviene allora l’unità interna a condensazione.

Funzionamento raffrescamento ambiente

MAGIS COMBO PLUS V2 viene attivata dalla richiesta di una delle due zone impianto.

Funzionamento acqua calda sanitaria

Con MAGIS COMBO PLUS V2, pompa di calore e unità interna lavorano su un unico circuito di mandata/

ritorno unità bollitore. Il sistema, per la produzione di acqua calda sanitaria, funzionerà con la possibilità di

scegliere tra due opzioni:

• funzionamento con precedenza in sanitario, rispetto all’impianto;

• funzionamento con contemporaneità, privilegiando l’unità interna a condensazione per il sanitario.

N.B.: è sufficiente un contenuto minimo di acqua sull’impianto di 30 litri; in caso non fosse garantito tale contenuto minimo, valutare l’inserimento di un

accumulo inerziale.

3

6

M

10

ESEMPIO DI SCHEMA FUNZIONALE

+-

4

5

Rete idrico-sanitaria

11
