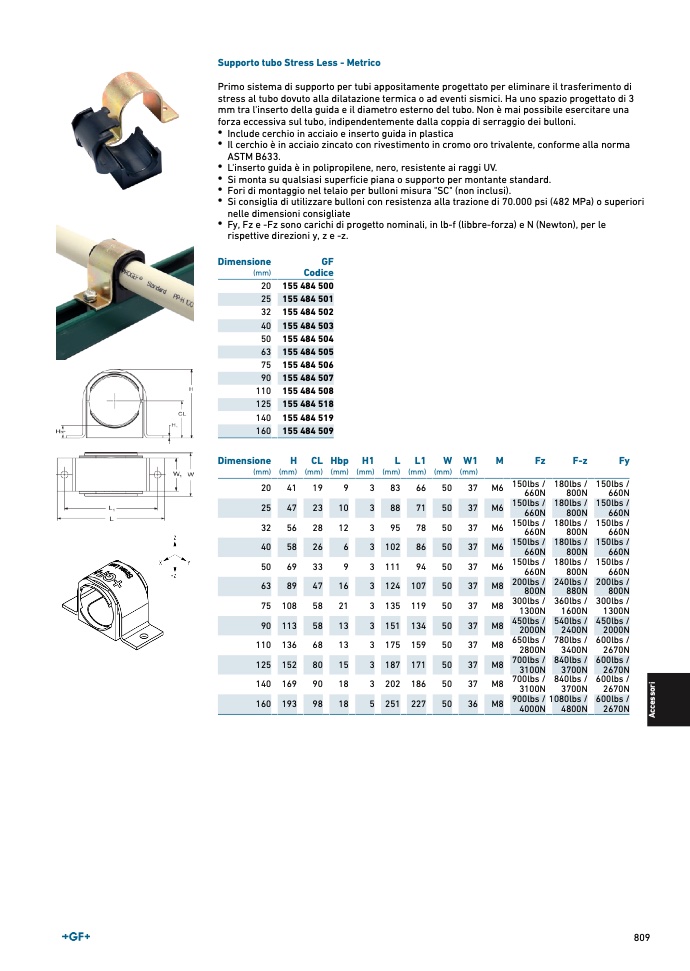

Supporto tubo Stress Less - Metric
o
Primo sistema di supporto per tubi appositamente progettato per eliminare il trasferimento d
i
stress al tubo dovuto alla dilatazione termica o ad eventi sismici. Ha uno spazio progettato di
3
mm tra l'inserto della guida e il diametro esterno del tubo. Non è mai possibile esercitare un
a
forza eccessiva sul tubo, indipendentemente dalla coppia di serraggio dei bulloni.
• Include cerchio in acciaio e inserto guida in plastic
a
• Il cerchio è in acciaio zincato con rivestimento in cromo oro trivalente, conforme alla norm
a
ASTM B633
.
• L'inserto guida è in polipropilene, nero, resistente ai raggi UV
.
• Si monta su qualsiasi superficie piana o supporto per montante standard.
• Fori di montaggio nel telaio per bulloni misura "SC" (non inclusi).
• Si consiglia di utilizzare bulloni con resistenza alla trazione di 70.000 psi (482 MPa) o superior
i
nelle dimensioni consigliat
e
• Fy, Fz e -Fz sono carichi di progetto nominali, in lb-f (libbre-forza) e N (Newton), per l
e
rispettive direzioni y, z e -z
.
Dimension
e
(mm
)
GF
Codice
20 155 484 500
25 155 484 501
32 155 484 502
40 155 484 503
50 155 484 504
63 155 484 505
75 155 484 506
90 155 484 507
110 155 484 508
125 155 484 518
140 155 484 519
160 155 484 509
Dimension
e
(mm
)
H
(mm
)
CL
(mm
)
Hbp
(mm
)
H
1
(mm)
L
(mm)
L1
(mm)
W
(mm)
W1
(mm
)
M
Fz
F-z
F
y
20 41 19
9
3 83 66 50 37 M6 150lbs /
660N
180lbs /
800N
150lbs
/
660
N
25 47 23 10
3 88 71 50 37 M6 150lbs /
660N
180lbs /
800N
150lbs
/
660
N
32 56 28 12
3 95 78 50 37 M6 150lbs /
660N
180lbs /
800N
150lbs
/
660
N
40 58 26
6
3 102 86 50 37 M6 150lbs /
660N
180lbs /
800N
150lbs
/
660
N
50 69 33
9
3 111 94 50 37 M6 150lbs /
660N
180lbs /
800N
150lbs
/
660
N
63 89 47 16
3 124 107 50 37 M8 200lbs /
800N
240lbs /
880N
200lbs
/
800
N
75 108 58 21
3 135 119 50 37 M8 300lbs /
1300N
360lbs /
1600
N
300lbs
/
1300
N
90 113 58 13
3 151 134 50 37 M8 450lbs /
2000N
540lbs /
2400
N
450lbs
/
2000
N
110 136 68 13
3 175 159 50 37 M8 650lbs /
2800N
780lbs /
3400
N
600lbs
/
2670
N
125 152 80 15
3 187 171 50 37 M8 700lbs /
3100N
840lbs /
3700
N
600lbs
/
2670
N
140 169 90 18
3 202 186 50 37 M8 700lbs /
3100N
840lbs /
3700
N
600lbs
/
2670
N
160 193 98 18
5 251 227 50 36 M8 900lbs /
4000N
1080lbs /
4800
N
600lbs
/
2670
N
