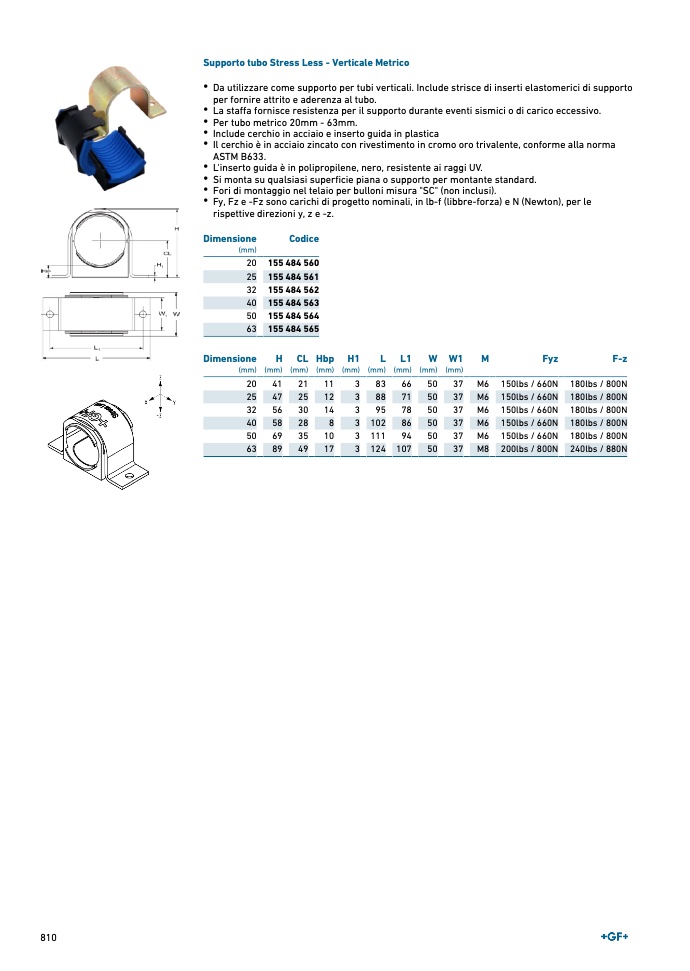

Supporto tubo Stress Less - Verticale Metrico

• Da utilizzare come supporto per tubi verticali. Include strisce di inserti elastomerici di supporto

per fornire attrito e aderenza al tubo

.

• La staffa fornisce resistenza per il supporto durante eventi sismici o di carico eccessivo.

• Per tubo metrico 20mm - 63mm.

• Include cerchio in acciaio e inserto guida in plastica

• Il cerchio è in acciaio zincato con rivestimento in cromo oro trivalente, conforme alla norma

ASTM B633

.

• L'inserto guida è in polipropilene, nero, resistente ai raggi UV.

• Si monta su qualsiasi superficie piana o supporto per montante standard.

• Fori di montaggio nel telaio per bulloni misura "SC" (non inclusi).

• Fy, Fz e -Fz sono carichi di progetto nominali, in lb-f (libbre-forza) e N (Newton), per l

e

rispettive direzioni y, z e -z

.

Dimensione

(mm)

Codic

e

20 155 484 56

0

25 155 484 56

1

32 155 484 56

2

40 155 484 56

3

50 155 484 56

4

63 155 484 56

5

Dimensione

(mm)

H

(mm

)

C

L

(mm)

Hb

p

(mm)

H

1

(mm)

L

(mm

)

L

1

(mm

)

W

(mm

)

W1

(mm)

M

Fyz

F-z

20

41

21

11

3

83

66

50

37 M6 150lbs / 660N 180lbs / 800

N

25

47

25

12

3

88

71

50

37 M6 150lbs / 660N 180lbs / 800

N

32

56

30

14

3

95

78

50

37 M6 150lbs / 660N 180lbs / 800

N

40

58

28

8

3 102

86

50

37 M6 150lbs / 660N 180lbs / 800

N

50

69

35

10

3 111

94

50

37 M6 150lbs / 660N 180lbs / 800

N

63

89

49

17

3 124 107

50

37 M8 200lbs / 800N 240lbs / 880

N
