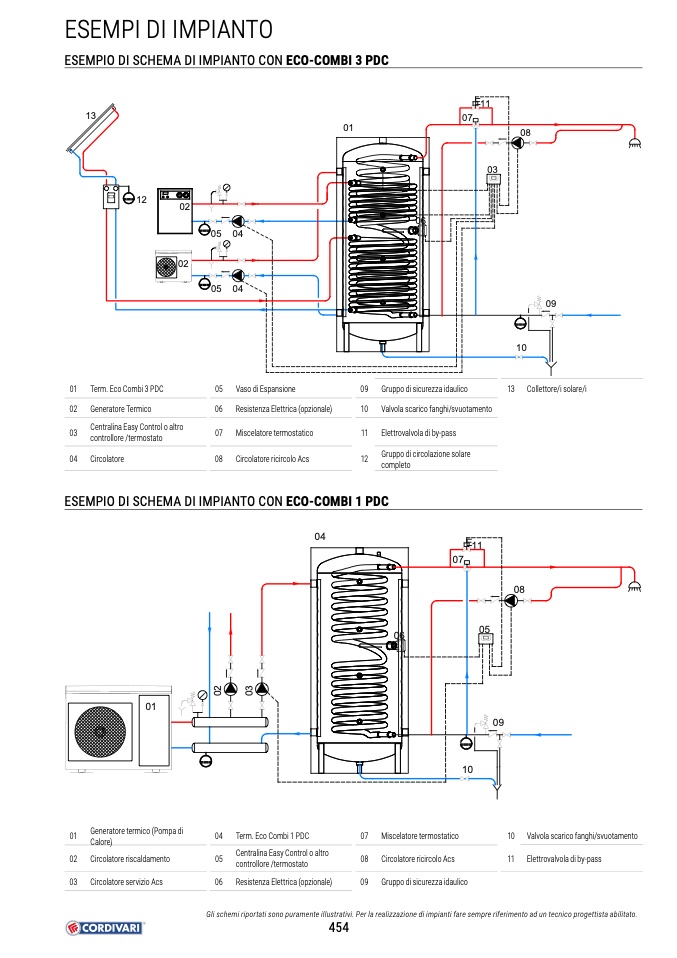

ESEMPI DI IMPIANTO
ESEMPIO DI SCHEMA DI IMPIANTO CON ECO-COMBI 3 PDC
13
E11
07
03
01 Term. Eco Combi 3 PDC
02 Generatore Termico
09 Gruppo di sicurezza idaulico
10 Valvola scarico fanghi/svuotamento
11 Elettrovalvola di by-pass
Gruppo di circolazione solare
completo
13 Collettore/i solare/i
03
Centralina Easy Control o altro
controllore /termostato
12
02
02
04 Circolatore
08
Circolatore ricircolo Acs
12
05 04
05 04
05 Vaso di Espansione
06 Resistenza Elettrica (opzionale)
07 Miscelatore termostatico
09
ESEMPIO DI SCHEMA DI IMPIANTO CON ECO-COMBI 1 PDC
04
E11
07
01
01
Generatore termico (Pompa di
Calore)
02 Circolatore riscaldamento
03 Circolatore servizio Acs
04 Term. Eco Combi 1 PDC
05
Centralina Easy Control o altro
controllore /termostato
06 Resistenza Elettrica (opzionale)
07 Miscelatore termostatico
08 Circolatore ricircolo Acs
09 Gruppo di sicurezza idaulico
10 Valvola scarico fanghi/svuotamento
11 Elettrovalvola di by-pass
01
08
06
08
05
09
10
06
0
2
0
3
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
454
