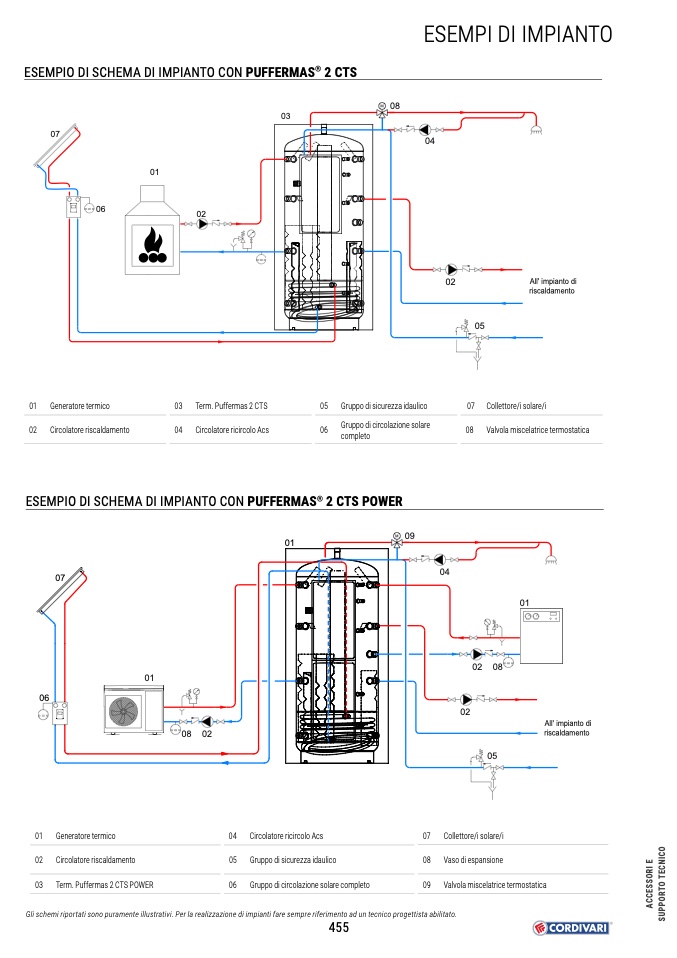

ESEMPIO DI SCHEMA DI IMPIANTO CON PUFFERMAS
®
2 CTS
03
07
M
08
04
01 Generatore termico
02 Circolatore riscaldamento
03 Term. Puffermas 2 CTS
04 Circolatore ricircolo Acs
05 Gruppo di sicurezza idaulico
06
Gruppo di circolazione solare
completo
05
07
08
06
02
01
ESEMPIO DI SCHEMA DI IMPIANTO CON PUFFERMAS
®
2 CTS POWER
07
06
01
01 Generatore termico
02 Circolatore riscaldamento
03 Term. Puffermas 2 CTS POWER
04 Circolatore ricircolo Acs
05 Gruppo di sicurezza idaulico
06 Gruppo di circolazione solare completo
07
08
09
Collettore/i solare/i
Vaso di espansione
Valvola miscelatrice termostatica
01
02 08
02
08 02
All' impianto di
riscaldamento
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
