DIVISIONE ACQUA // RECUPERO E RIUTILIZZO ACQUA PIOVAN
A

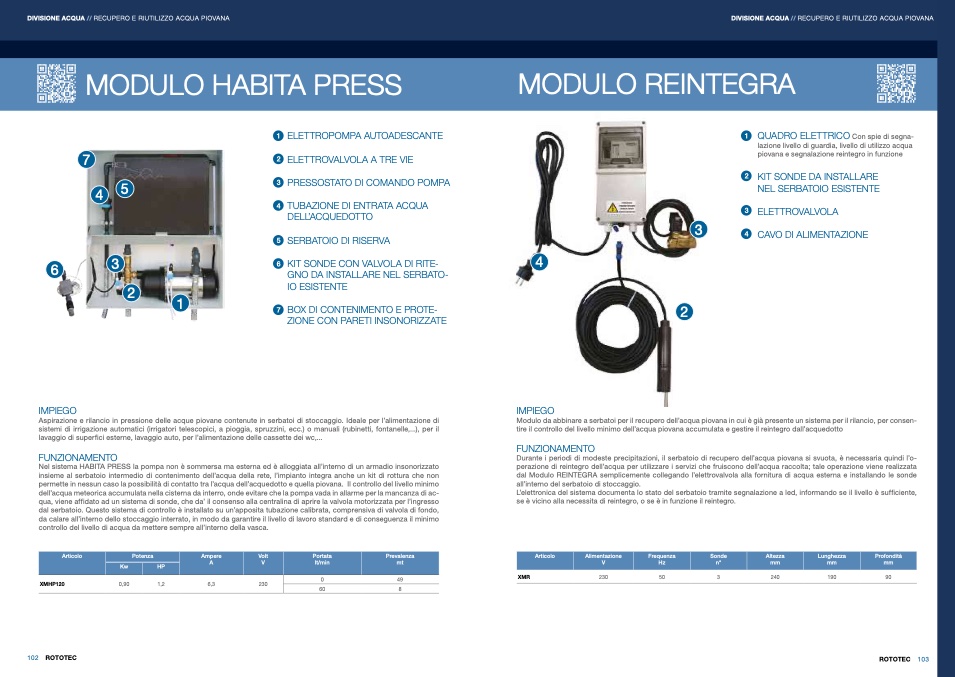

MODULO HABITA PRESS
1
1
7
2
3
5
4
4
5
3
6
6
2
7
IMPIEGO
Aspirazione e rilancio in pressione delle acque piovane contenute in serbatoi di stoccaggio. Ideale per l’alimentazione di
sistemi di irrigazione automatici (irrigatori telescopici, a pioggia, spruzzini, ecc.) o manuali (rubinetti, fontanelle,...), per il
lavaggio di superfici esterne, lavaggio auto, per l’alimentazione delle cassette dei wc,..
.
FUNZIONAMENT
O
Nel sistema HABITA PRESS la pompa non è sommersa ma esterna ed è alloggiata all’interno di un armadio insonorizzato
insieme al serbatoio intermedio di contenimento dell’acqua della rete, l’impianto integra anche un kit di rottura che no
n
permette in nessun caso la possibilità di contatto tra l’acqua dell’acquedotto e quella piovana. Il controllo del livello minim
o
dell’acqua meteorica accumulata nella cisterna da interro, onde evitare che la pompa vada in allarme per la mancanza di ac
-
qua, viene affidato ad un sistema di sonde, che da’ il consenso alla centralina di aprire la valvola motorizzata per l’ingresso
dal serbatoio. Questo sistema di controllo è installato su un’apposita tubazione calibrata, comprensiva di valvola di fondo,
da calare all’interno dello stoccaggio interrato, in modo da garantire il livello di lavoro standard e di conseguenza il minimo
controllo del livello di acqua da mettere sempre all’interno della vasca
.
Ampere
A
Volt
V
Prevalenz
a
m
t
H
P
ELETTROPOMPA AUTOADESCANT
E
ELETTROVALVOLA A TRE VI
E
PRESSOSTATO DI COMANDO POMP
A
TUBAZIONE DI ENTRATA ACQUA
DELL’ACQUEDOTTO
SERBATOIO DI RISERV
A
KIT SONDE CON VALVOLA DI RITE-
GNO DA INSTALLARE NEL SERBATO-
IO ESISTENT
E
BOX DI CONTENIMENTO E PROTE-
ZIONE CON PARETI INSONORIZZAT
E
Articolo
Potenza
Portata
lt/mi
n
Kw
0
49
XMHP120
0,90
1,2
6,3
23
0
60
8
102 ROTOTEC
DIVISIONE ACQUA // RECUPERO E RIUTILIZZO ACQUA PIOVANA
MODULO REINTEGR
A
3
1
2
3
4
QUADRO ELETTRICO Con spie di segna-
lazione livello di guardia, livello di utilizzo acqua
piovana e segnalazione reintegro in funzione
KIT SONDE DA INSTALLARE
NEL SERBATOIO ESISTENTE
ELETTROVALVOLA
CAVO DI ALIMENTAZIONE
4
2
IMPIEG
O
Modulo da abbinare a serbatoi per il recupero dell’acqua piovana in cui è già presente un sistema per il rilancio, per consen
-
tire il controllo del livello minimo dell’acqua piovana accumulata e gestire il reintegro dall’acquedotto
FUNZIONAMENTO
Durante i periodi di modeste precipitazioni, il serbatoio di recupero dell’acqua piovana si svuota, è necessaria quindi l’o
-
perazione di reintegro dell’acqua per utilizzare i servizi che fruiscono dell’acqua raccolta; tale operazione viene realizzata
dal Modulo REINTEGRA semplicemente collegando l’elettrovalvola alla fornitura di acqua esterna e installando le sonde
all’interno del serbatoio di stoccaggio.
L’elettronica del sistema documenta lo stato del serbatoio tramite segnalazione a led, informando se il livello è sufficiente
,
se è vicino alla necessita di reintegro, o se è in funzione il reintegro
.
Articolo
Alimentazion
e
V
Frequenz
a
H
z
Sonde
n
°
Altezza
mm
Lunghezza
mm
Profondità
mm
XMR
230
50
3
240
190
9
0
ROTOTEC
103
