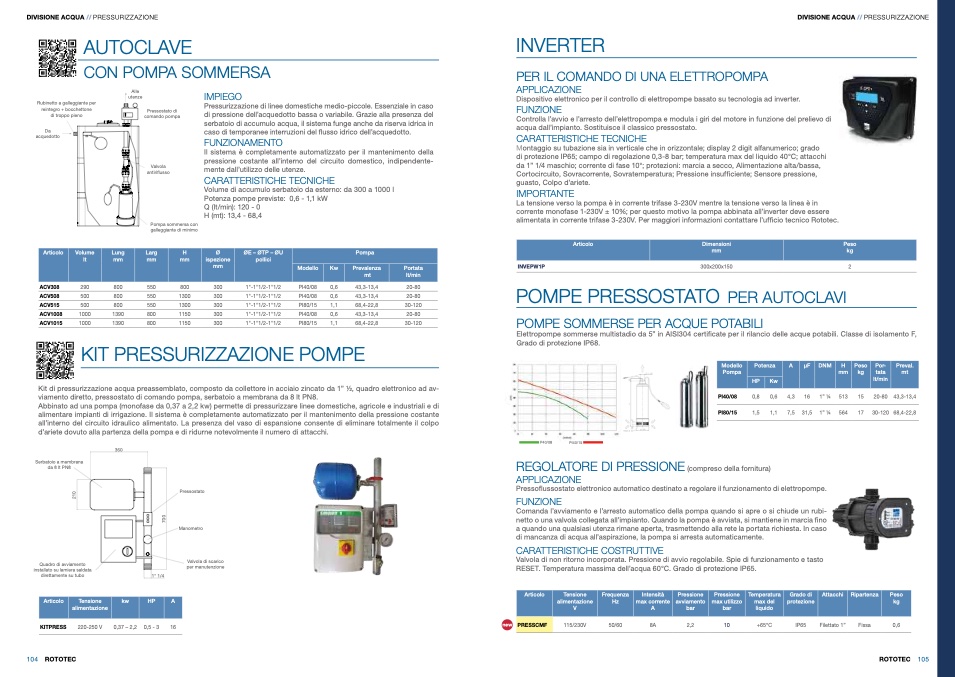

DIVISIONE ACQUA // PRESSURIZZAZIONE
AUTOCLAVE
Rubinetto a galleggiante per
reintegro + bocchettone
di troppo pien
o
D
a
acquedott
o
CON POMPA SOMMERSA
All
e
utenz
e
Pressostato d
i
comando pompa
Valvol
a
antiri
flusso
IMPIEG
O
Pressurizzazione di linee domestiche medio-piccole. Essenziale in caso
di pressione dell’acquedotto bassa o variabile. Grazie alla presenza del
serbatoio di accumulo acqua, il sistema funge anche da riserva idrica in
caso di temporanee interruzioni del flusso idrico dell’acquedotto
.
FUNZIONAMENT
O
Il sistema è completamente automatizzato per il mantenimento della
pressione costante all’interno del circuito domestico, indipendente-
mente dall’utilizzo delle utenze
.
CARATTERISTICHE TECNICHE
Volume di accumulo serbatoio da esterno: da 300 a 1000
l
Potenza pompe previste: 0,6 - 1,1 k
W
Q (lt/min): 120 - 0
H (mt): 13,4 - 68,
4
Pompa sommersa co
n
galleggiante di minimo
Articolo
Volume
l
t
Lun
g
m
m
Larg
m
m
H
mm
Ø
ispezion
e
m
m
ØE – ØTP – Ø
U
pollici
Pomp
a
Modello
Kw
Prevalenza
mt
Portata
lt/min
ACV308
290
800
550
800
300
1"-1"1/2-1"1/2
PI40/08
0,6
43,3-13,4
20-80
ACV508
500
800
550
1300
300
1"-1"1/2-1"1/2
PI40/08
0,6
43,3-13,4
20-8
0
ACV515
500
800
550
1300
300
1"-1"1/2-1"1/2
PI80/15
1,1
68,4-22,8
30-12
0
ACV1008
1000
1390
800
1150
300
1"-1"1/2-1"1/2
PI40/08
0,6
43,3-13,4
20-8
0
ACV1015
1000
1390
800
1150
300
1"-1"1/2-1"1/2
PI80/15
1,1
68,4-22,8
30-12
0
KIT PRESSURIZZAZIONE POMPE
Kit di pressurizzazione acqua preassemblato, composto da collettore in acciaio zincato da 1” ½, quadro elettronico ad av
-
viamento diretto, pressostato di comando pompa, serbatoio a membrana da 8 lt PN8.
Abbinato ad una pompa (monofase da 0,37 a 2,2 kw) permette di pressurizzare linee domestiche, agricole e industriali e d
i
alimentare impianti di irrigazione. Il sistema è completamente automatizzato per il mantenimento della pressione costante
all’interno del circuito idraulico alimentato. La presenza del vaso di espansione consente di eliminare totalmente il colpo
d’ariete dovuto alla partenza della pompa e di ridurne notevolmente il numero di attacchi.
36
0
Serbatoio a membrana
da 8 lt PN8
2
1
0
7
0
0
Quadro di avviamento
installato su lamiera saldata
direttamente su tubo
1" 1/4
Pressostato
Manometro
Valvola di scaric
o
per manutenzione
Articolo
Tensione
alimentazion
e
kw
HP
A
KITPRESS
220-250 V
0,37 – 2,2 0,5 - 3
1
6
DIVISIONE ACQUA // PRESSURIZZAZIONE
INVERTE
R
PER IL COMANDO DI UNA ELETTROPOMP
A
APPLICAZION
E
Dispositivo elettronico per il controllo di elettropompe basato su tecnologia ad inverter.
FUNZION
E
Controlla l’avvio e l’arresto dell’elettropompa e modula i giri del motore in funzione del prelievo d
i
acqua dall’impianto. Sostituisce il classico pressostato
.
CARATTERISTICHE TECNICH
E
Montaggio su tubazione sia in verticale che in orizzontale; display 2 digit alfanumerico; grad
o
di protezione IP65; campo di regolazione 0,3-8 bar; temperatura max del liquido 40°C; attacch
i
da 1” 1/4 maschio; corrente di fase 10°; protezioni: marcia a secco, Alimentazione alta/bassa,
Cortocircuito, Sovracorrente, Sovratemperatura; Pressione insufficiente; Sensore pressione
,
guasto, Colpo d’ariete
.
IMPORTANT
E
La tensione verso la pompa è in corrente trifase 3-230V mentre la tensione verso la linea è i
n
corrente monofase 1-230V ± 10%; per questo motivo la pompa abbinata all’inverter deve esser
e
alimentata in corrente trifase 3-230V. Per maggiori informazioni contattare l’ufficio tecnico Rototec.
Articolo
Dimensioni
mm
Peso
k
g
INVEPW1P
300x200x150
2
POMPE PRESSOSTATO PER AUTOCLAVI
POMPE SOMMERSE PER ACQUE POTABIL
I
Elettropompe sommerse multistadio da 5” in AISI304 certificate per il rilancio delle acque potabili. Classe di isolamento F,
Grado di protezione IP68.
Por
-
tata
lt/min
Preval
.
m
t
Potenza
Modello
Pomp
a
A
µF
HP
K
w
DNM
H
mm
Peso
k
g
PI40/08
0,8
0,6
4,3
16
1” ¼ 513
15
20-80 43,3-13,4
PI80/15
1,5
1,1
7,5 31,5 1” ¼ 564
17 30-120 68,4-22,8
ne
w
P40/0
8
PI40/1
5
REGOLATORE DI PRESSIONE (compreso della fornitura)
APPLICAZION
E
Pressoflussostato elettronico automatico destinato a regolare il funzionamento di elettropompe.
FUNZION
E
Comanda l’avviamento e l’arresto automatico della pompa quando si apre o si chiude un rubi
-
netto o una valvola collegata all’impianto. Quando la pompa è avviata, si mantiene in marcia fino
a quando una qualsiasi utenza rimane aperta, trasmettendo alla rete la portata richiesta. In cas
o
di mancanza di acqua all’aspirazione, la pompa si arresta automaticamente
.
CARATTERISTICHE COSTRUTTIV
E
Valvola di non ritorno incorporata. Pressione di avvio regolabile. Spie di funzionamento e tast
o
RESET. Temperatura massima dell’acqua 60°C. Grado di protezione IP65
.
Temperatur
a
max de
l
liquido
Grado d
i
protezione
Attacchi
Ripartenza
Peso
k
g
PRESSCMF
Articolo
Tensione
alimentazione
V
Frequenza
H
z
Intensit
à
max corrent
e
A
Pressione
avviament
o
ba
r
Pression
e
max utilizz
o
ba
r
115/230V
50/60
8A
2,2
10
+65°C
IP65
Filettato 1”
Fissa
0,6
104 ROTOTEC
ROTOTEC 105
