MODALITÀ DI INTERRO
MODALITÀ DI INTERRO
MODALITÀ DI INTERRO
Serbatoi corrugati modello Cistern
a
Serbatoi corrugati modello Canotto
Serbatoi corrugati modello Panetton
e
Serbatoi lisci modello Cistern
a
Serbatoi lisci modello Panetton
e
Serbatoi modular
i
Fosse corrugat
e
Fosse corrugate modello Elips
e
Fosse rinforzat
e
Fosse lisc
e
AVVERTENZE
a) Durante lo svolgimento di tutte le operazioni deve esser
e
rispettato il D.Lgs. 81/08 e successive modifiche sulla si
-
curezza dei cantieri temporanei e mobili.
b) Controllare molto attentamente il materiale al moment
o
della consegna per verificare se corrisponde all'ordine
effettuato ed ai dati di progetto, è importante inoltre se
-
gnalare subito eventuali difetti riscontrati e/o danni dovuti
al trasporto. Contattare direttamente l'azienda tramite te
-
lefono, fax o e-mail
.
c) Verificare che il manufatto sia corredato di tutta la docu
-
mentazione standard (schede tecniche, modalità di inter-
ro, ecc....). Comunicare all'azienda l'eventuale mancanza
,
sarà nostra premura inviare subito una copia.
d) Accertarsi che guarnizioni, tubi e tutte le parti diverse da
l
polietilene siano idonee al liquido contenuto
.
e) Evitare urti e contatti con corpi taglienti o spigolosi che
potrebbero compromettere l’integrità del manufatto.
f) Movimentare i serbatoi solo se completamente vuoti utiliz-
zando gli appositi golfer di sollevamento (dove previsti);
non sollevare MAI la vasca dai tubi di entrata e/o uscita
.
g) Per la scelta del materiale di rinfianco e per le modalit
à
di compattazione far riferimento alle norme europee EN
V
1046 ed UNI EN 1610.
h) Durante i lavori di installazione delimitare l'area interessa
-
ta con adeguata segnaletica.
Fosse con setti trappola
DIVIET
I
a) É assolutamente vietato utilizzare il serbatoio da interr
o
per uso esterno.
b) É assolutamente proibito utilizzare il serbatoio come stoc-
caggio di rifiuti e liquidi industriali contenenti sostanze
chimiche o miscele non compatibili con il polietilene (ved
.
tabella di compatibilità fornita da Rototec)
.
c) Il serbatoio da interro NON è conforme e NON può esser
e
usato per il contenimento del gasolio
.

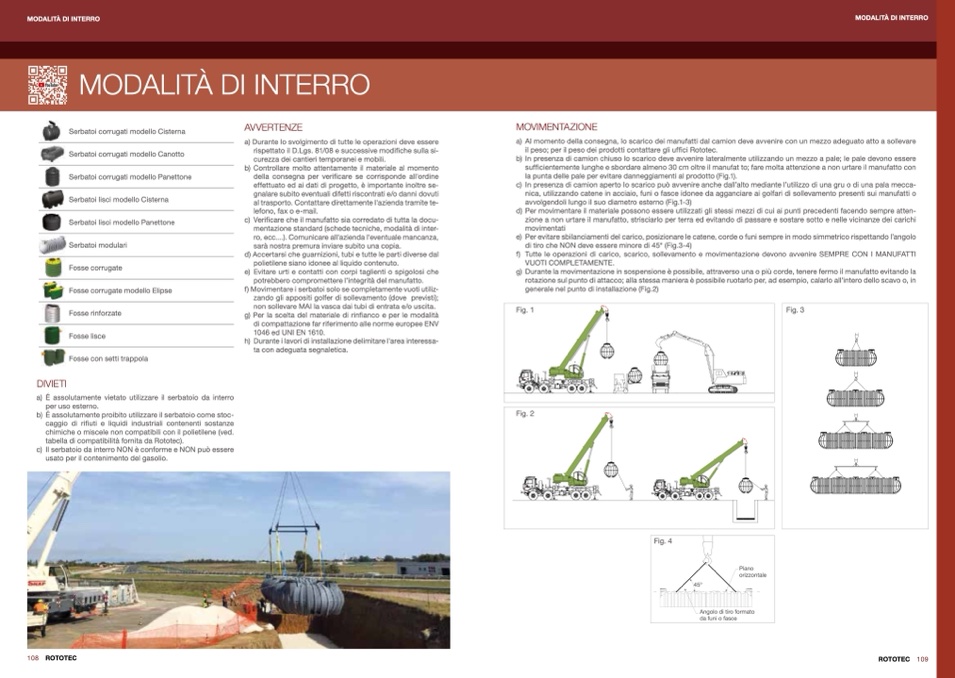

MODALITÀ DI INTERRO
MODALITÀ DI INTERRO
MOVIMENTAZIONE
a) Al momento della consegna, lo scarico dei manufatti dal camion deve avvenire con un mezzo adeguato atto a sollevar
e
il peso; per il peso dei prodotti contattare gli uffici Rototec
.
b) In presenza di camion chiuso lo scarico deve avvenire lateralmente utilizzando un mezzo a pale; le pale devono esser
e
sufficientemente lunghe e sbordare almeno 30 cm oltre il manufat to; fare molta attenzione a non urtare il manufatto con
la punta delle pale per evitare danneggiamenti al prodotto (Fig.1)
.
c) In presenza di camion aperto lo scarico può avvenire anche dall’alto mediante l’utilizzo di una gru o di una pala mecca-
nica, utilizzando catene in acciaio, funi o fasce idonee da agganciare ai golfari di sollevamento presenti sui manufatti
o
avvolgendoli lungo il suo diametro esterno (Fig.1-3
)
d) Per movimentare il materiale possono essere utilizzati gli stessi mezzi di cui ai punti precedenti facendo sempre atten-
zione a non urtare il manufatto, strisciarlo per terra ed evitando di passare e sostare sotto e nelle vicinanze dei carich
i
movimentati
e)
Per evitare sbilanciamenti del carico, posizionare le catene, corde o funi sempre in modo simmetrico rispettando l’angol
o
di tiro che NON deve essere minore di 45° (Fig.3-4)
f) Tutte le operazioni di carico, scarico, sollevamento e movimentazione devono avvenire SEMPRE CON I MANUFATT
I
VUOTI COMPLETAMENTE
.
g) Durante la movimentazione in sospensione è possibile, attraverso una o più corde, tenere fermo il manufatto evitando la
rotazione sul punto di attacco; alla stessa maniera è possibile ruotarlo per, ad esempio, calarlo all’intero dello scavo o, in
generale nel punto di installazione (Fig.2)
Fig. 1
Fig. 3
Fig. 2
Terreno vegetale
Fig. 4
Piano
orizzontale
45°
Angolo di tiro formato
da funi o fasc
e
108 ROTOTEC
ROTOTEC 109
