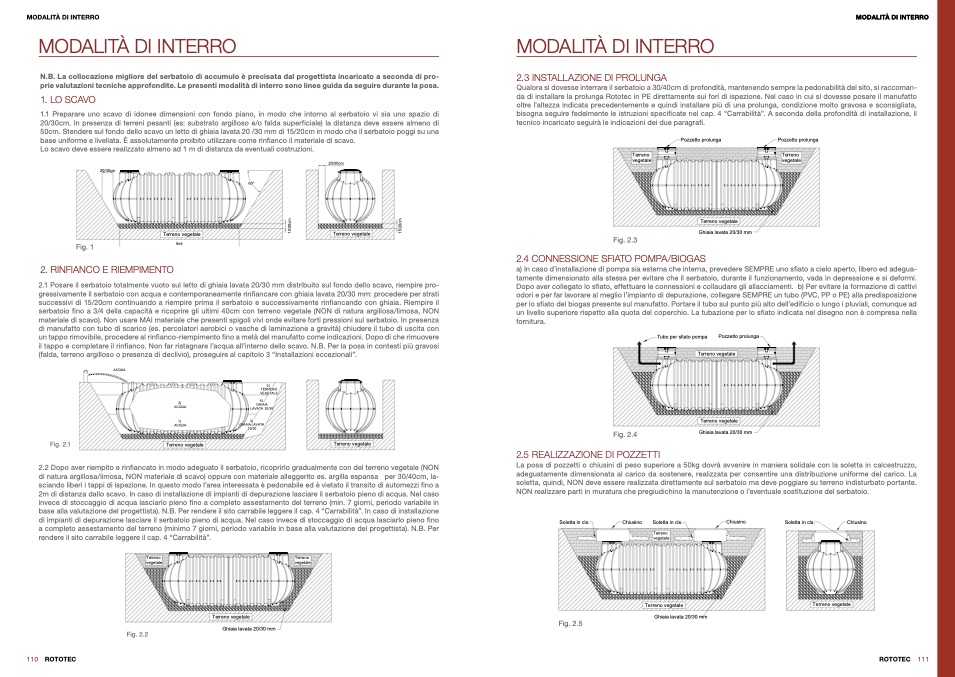

MODALITÀ DI INTERRO
MODALITÀ DI INTERR
O
1
5
/
2
0
c
m
Terreno vegetal
e
N.B. La collocazione migliore del serbatoio di accumulo è precisata dal progettista incaricato a seconda di pro
-
prie valutazioni tecniche approfondite. Le presenti modalità di interro sono linee guida da seguire durante la posa
.
1. LO SCAV
O
1.1 Preparare uno scavo di idonee dimensioni con fondo piano, in modo che intorno al serbatoio vi sia uno spazio d
i
20/30cm. In presenza di terreni pesanti (es: substrato argilloso e/o falda superficiale) la distanza deve essere almeno d
i
50cm. Stendere sul fondo dello scavo un letto di ghiaia lavata 20 /30 mm di 15/20cm in modo che il serbatoio poggi su una
base uniforme e livellata. È assolutamente proibito utilizzare come rinfianco il materiale di scavo.
Lo scavo deve essere realizzato almeno ad 1 m di distanza da eventuali costruzioni.
20/30c
m
20/30cm
60
°
1
5
/
2
0
c
m
Terreno vegetale
5mt
Fig.
1
2. RINFIANCO E RIEMPIMENT
O
2.1 Posare il serbatoio totalmente vuoto sul letto di ghiaia lavata 20/30 mm distribuito sul fondo dello scavo, riempire pro-
gressivamente il serbatoio con acqua e contemporaneamente rinfiancare con ghiaia lavata 20/30 mm: procedere per strati
successivi di 15/20cm continuando a riempire prima il serbatoio e successivamente rinfiancando con ghiaia. Riempire i
l
serbatoio fino a 3/4 della capacità e ricoprire gli ultimi 40cm con terreno vegetale (NON di natura argillosa/limosa, NON
materiale di scavo). Non usare MAI materiale che presenti spigoli vivi onde evitare forti pressioni sul serbatoio. In presenz
a
di manufatto con tubo di scarico (es. percolatori aerobici o vasche di laminazione a gravità) chiudere il tubo di uscita co
n
un tappo rimovibile, procedere al rinfianco-riempimento fino a metà del manufatto come indicazioni. Dopo di che rimuover
e
il tappo e completare il rinfianco. Non far ristagnare l’acqua all’interno dello scavo. N.B. Per la posa in contesti più gravosi
(falda, terreno argilloso o presenza di declivio), proseguire al capitolo 3 “Installazioni eccezionali”
.
ACQUA
5)
TERRENO
VEGETAL
E
4)
GHIAIA
LAVATA 20/3
0
2)
GHIAIA LAVATA
20/30
Fig. 2.
1
Terreno vegetale
Terreno vegetal
e
2.2 Dopo aver riempito e rinfiancato in modo adeguato il serbatoio, ricoprirlo gradualmente con del terreno vegetale (NON
di natura argillosa/limosa, NON materiale di scavo) oppure con materiale alleggerito es. argilla espansa
per 30/40cm, la
-
sciando liberi i tappi di ispezione. In questo modo l’area interessata è pedonabile ed è vietato il transito di automezzi fino
a
2m di distanza dallo scavo. In caso di installazione di impianti di depurazione lasciare il serbatoio pieno di acqua. Nel cas
o
invece di stoccaggio di acqua lasciarlo pieno fino a completo assestamento del terreno (min. 7 giorni, periodo variabile i
n
base alla valutazione del progettista). N.B. Per rendere il sito carrabile leggere il cap. 4 “Carrabilità”. In caso di installazion
e
di impianti di depurazione lasciare il serbatoio pieno di acqua. Nel caso invece di stoccaggio di acqua lasciarlo pieno fino
a completo assestamento del terreno (minimo 7 giorni, periodo variabile in base alla valutazione del progettista). N.B. Pe
r
rendere il sito carrabile leggere il cap. 4 “Carrabilità”.
Terreno
vegetal
e
3)
ACQU
A
1)
ACQUA
Terreno
vegetale
MODALITÀ DI INTERR
O
MODALITÀ DI INTERRO
MODALITÀ DI INTERR
O
2.3 INSTALLAZIONE DI PROLUNG
A
Qualora si dovesse interrare il serbatoio a 30/40cm di profondità, mantenendo sempre la pedonabilità del sito, si raccoman-
da di installare la prolunga Rototec in PE direttamente sui fori di ispezione. Nel caso in cui si dovesse posare il manufatt
o
oltre l’altezza indicata precedentemente e quindi installare più di una prolunga, condizione molto gravosa e sconsigliata,
bisogna seguire fedelmente le istruzioni specificate nel cap. 4 “Carrabilità”. A seconda della profondità di installazione, il
tecnico incaricato seguirà le indicazioni dei due paragrafi.
Pozzetto prolung
a
Pozzetto prolung
a
Terreno
vegetal
e
Terren
o
vegetale
Terreno vegetal
e
Ghiaia lavata 20/30 mm
Fig. 2.3
2.4 CONNESSIONE SFIATO POMPA/BIOGAS
a) In caso d’installazione di pompa sia esterna che interna, prevedere SEMPRE uno sfiato a cielo aperto, libero ed adegua
-
tamente dimensionato alla stessa per evitare che il serbatoio, durante il funzionamento, vada in depressione e si deformi
.
Dopo aver collegato lo sfiato, effettuare le connessioni e collaudare gli allacciamenti. b) Per evitare la formazione di cattivi
odori e per far lavorare al meglio l’impianto di depurazione, collegare SEMPRE un tubo (PVC, PP o PE) alla predisposizione
per lo sfiato del biogas presente sul manufatto. Portare il tubo sul punto più alto dell’edificio o lungo i pluviali, comunque ad
un livello superiore rispetto alla quota del coperchio. La tubazione per lo sfiato indicata nel disegno non è compresa nella
fornitura
.
Tubo per sfiato pomp
a
Pozzetto prolung
a
Terreno vegetale
Terreno vegetal
e
Fig. 2.4
Ghiaia lavata 20/30 m
m
2.5 REALIZZAZIONE DI POZZETT
I
La posa di pozzetti o chiusini di peso superiore a 50kg dovrà avvenire in maniera solidale con la soletta in calcestruzzo,
adeguatamente dimensionata al carico da sostenere, realizzata per consentire una distribuzione uniforme del carico. L
a
soletta, quindi, NON deve essere realizzata direttamente sul serbatoio ma deve poggiare su terreno indisturbato portante
.
NON realizzare parti in muratura che pregiudichino la manutenzione o l’eventuale sostituzione del serbatoio
.
Soletta in cls.
Chiusino
Chiusino
Soletta in cls.
Soletta in cls.
Chiusino
Terren
o
vegetale
Terreno vegetal
e
Terreno vegetal
e
Terreno vegetal
e
Ghiaia lavata 20/30 mm
Fig. 2.5
Ghiaia lavata 20/30 mm
Fig. 2.
2
