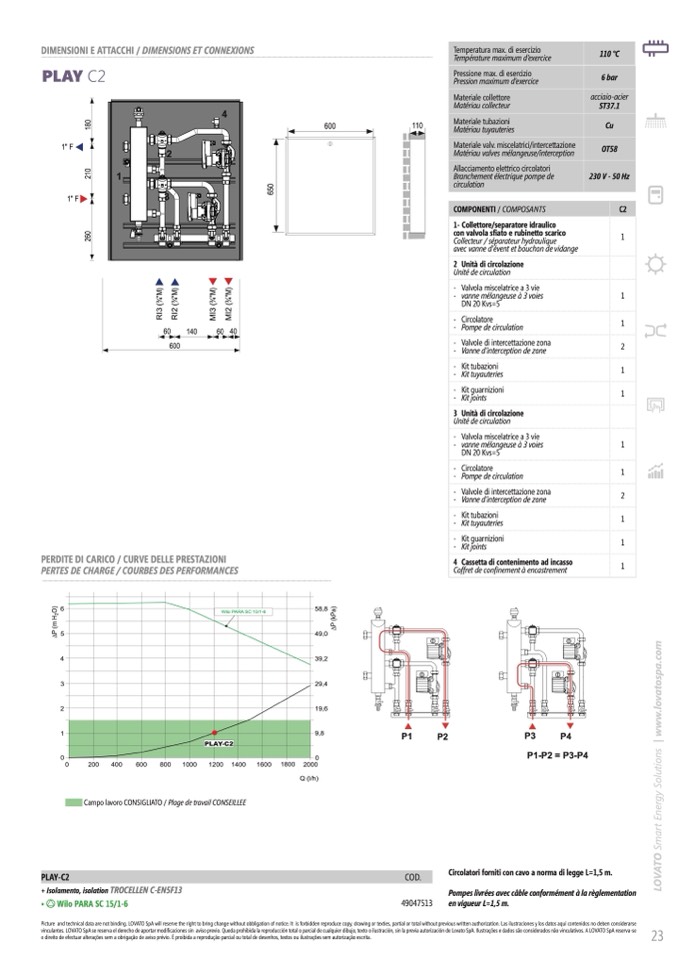

DIMENSIONI E ATTACCHI / DIMENSIONS ET CONNEXIONS
PLAY C2
Temperatura max. di esercizio
110 °C
6 bar
acciaio-acier
ST37.1
Cu
OT58
230 V - 50 Hz
C2
1
1
1
2
1
1
1
1
2
1
1
1
1" F
1" F
Materiale valv. miscelatrici/intercettazione
1
Branchement électrique pompe de
circulation
PERDITE DI CARICO / CURVE DELLE PRESTAZIONI
PERTES DE CHARGE / COURBES DES PERFORMANCES
4 Cassetta di contenimento ad incasso
6
5
4
3
2
1
0
0
PLAY-C2
Wilo PARA SC 15/1-6
58,8
49,0
39,2
29,4
19,6
9,8
0
1800 2000
Q (l/h)
200
400
600
800
1000
1600
4
2
3
60
140
6040
600
Matériau collecteur
Campo lavoro CONSIGLIATO / Plage de travail CONSEILLEE
+ Isolamento, isolation TROCELLEN C-EN5F13
• Wilo PARA SC 15/1-6
Pompes livrées avec câble conformément à la règlementation
en vigueur L=1,5 m.
PLAY-C2
1200 1400
P1
COD.
49047513
P2
P3
P4
P1-P2 = P3-P4
600
110
Materiale tubazioni
Picture and technical data are not binding. LOVATO SpA will reserve the right to bring change without obbligation of notice. It is forbidden reproduce copy, drawing or texties, partial or total without previous written authorization. Las ilustraciones y los datos aquí contenidos no deben considerarse
vinculantes. LOVATO SpA se reserva el derecho de aportar modificaciones sin aviso previo. ��ueda prohibida la reproducci��n total o parcial de cualquier dibu��o, texto o ilustraci��n, sin la previa autorizaci��n de Lovato SpA. Ilustra����es e dados s��o considerados n��o vinculativos. A LOVATO SpA reserva��se
o direito de efectuar altera����es sem a obriga����o de aviso prévio. �� proibida a reprodu����o parcial ou total de desenhos, textos ou ilustra����es sem autoriza����o escrita.
23
Température maximum d’exercice
Pressione max. di esercizio
Pression maximum d’exercice
Materiale collettore
Matériau tuyauteries
Matériau valves mélangeuse/interception
Allacciamento elettrico circolatori
COMPONENTI / COMPOSANTS
1- Collettore/separatore idraulico
con valvola sfiato e rubinetto scarico
Collecteur / séparateur hydraulique
avec vanne d’évent et bouchon de vidange
2 Unitàdicircolazione
Unité de circulation
- Valvolamiscelatricea3vie
- vanne mélangeuse à 3 voies
DN 20 Kvs=5
- Circolatore
- Pompedecirculation
- Valvole di intercettazione zona
- Vanned’interceptiondezone
- Kittubazioni
- Kittuyauteries
- Kitguarnizioni
- Kitjoints
3 Unitàdicircolazione
Unité de circulation
- Valvolamiscelatricea3vie
- vanne mélangeuse à 3 voies
DN 20 Kvs=5
- Circolatore
- Pompedecirculation
- Valvolediintercettazionezona
- Vanned’interceptiondezone
- Kittubazioni
- Kittuyauteries
- Kitguarnizioni
- Kitjoints
Coffret de confinement à encastrement
Circolatori forniti con cavo a norma di legge L=1,5 m.
