CAMERE COMUNICANTI (come da fornitura): La comunicazione tra le camere di mandata e
di ritorno permette di gestire un impianto con due o pi�� circolatori che interagiscono.
CHAMBRES COMMUNICANTES (forniture standard): La communication entre les chambres
de refoulement et de retour permet de gérer une installation avec deux ou plusieurs pompes
de circulation qui interagissent.
tappo di chiusura ermetica
bouchon de fermeture étanche
otturatore filettato per
separazione camere
obturateur fileté pour
séparation des chambres
CAMERE SEPARATE: Avvitare a fine corsa l’otturatore.
CHAMBRES SEPAREES: Visser jusqu’en fin de course l’obturateur.
MODULI DI DISTRIBUZIONE / MODULES DE DISTRIBUTION
83

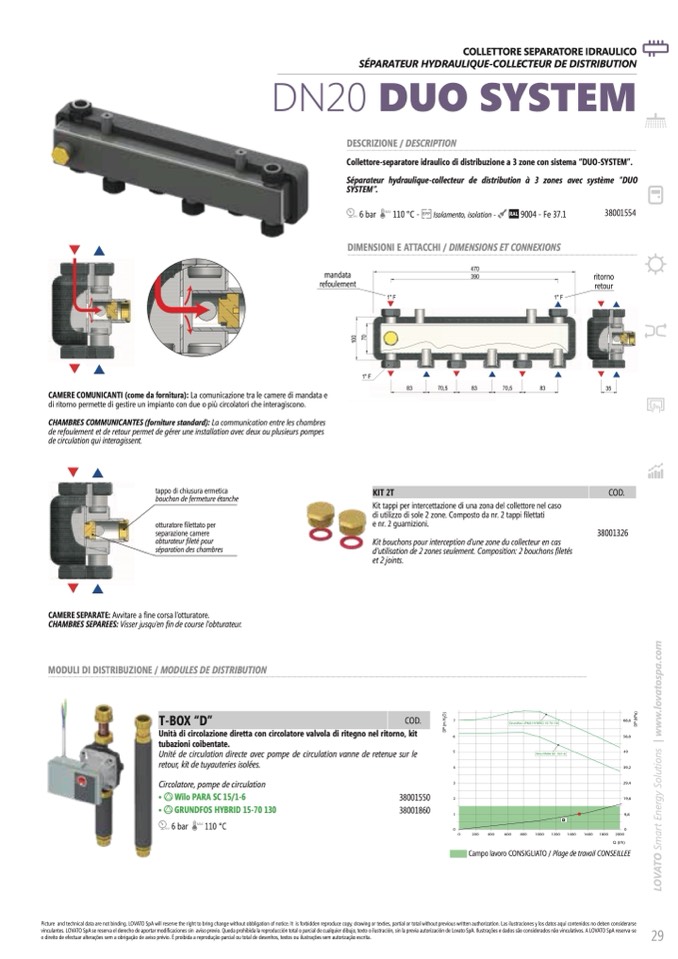

COLLETTORE SEPARATORE IDRAULICO
SÉPARATEUR HYDRAULIQUE-COLLECTEUR DE DISTRIBUTION
DN20 DUO SYSTEM
DESCRIZIONE / DESCRIPTION
Collettore-separatore idraulico di distribuzione a 3 zone con sistema “DUO-SYSTEM”.
Séparateur hydraulique-collecteur de distribution à 3 zones avec système “DUO
SYSTEM”.
T-BOX “D”
Unità di circolazione diretta con circolatore valvola di ritegno nel ritorno, kit
6
tubazioni coibentate.
7
5
retour, kit de tuyauteries isolées.
4
Grundfos UPM3 HYBRID 15-70 130
Wilo PARA SC 15/1-6
D
68,6
58,8
49
39,2
29,4
19,6
9,8
Unité de circulation directe avec pompe de circulation vanne de retenue sur le
Circolatore, pompe de circulation
•
•
3
Wilo PARA SC 15/1-6
38001550
2
GRUNDFOS HYBRID 15-70 130
38001860
1
6 bar
110 °C
0
0
0
200
400
600
800
1000
1200
1400
1600
1800
2000
Q (l/h)
Campo lavoro CONSIGLIATO / Plage de travail CONSEILLEE
mandata
refoulement
470
390
70,5
83
70,5
Picture and technical data are not binding. LOVATO SpA will reserve the right to bring change without obbligation of notice. It is forbidden reproduce copy, drawing or texties, partial or total without previous written authorization. Las ilustraciones y los datos aquí contenidos no deben considerarse
vinculantes. LOVATO SpA se reserva el derecho de aportar modificaciones sin aviso previo. ��ueda prohibida la reproducci��n total o parcial de cualquier dibu��o, texto o ilustraci��n, sin la previa autorizaci��n de Lovato SpA. Ilustra����es e dados s��o considerados n��o vinculativos. A LOVATO SpA reserva��se
o direito de efectuar altera����es sem a obriga����o de aviso prévio. �� proibida a reprodu����o parcial ou total de desenhos, textos ou ilustra����es sem autoriza����o escrita.
29
6 bar
110 °C - Isolamento, isolation -
9004 - Fe 37.1
DIMENSIONI E ATTACCHI / DIMENSIONS ET CONNEXIONS
38001554
ritorno
retour
35
COD.
38001326
1" F
1" F
83
KIT 2T
1" F
Kit tappi per intercettazione di una zona del collettore nel caso
di utilizzo di sole �� zone. ��omposto da nr. �� tappi filettati
e nr. 2 guarnizioni.
Kit bouchons pour interception d’une zone du collecteur en cas
d’utilisation de 2 zones seulement. Composition: 2 bouchons filetés
et 2 joints.
