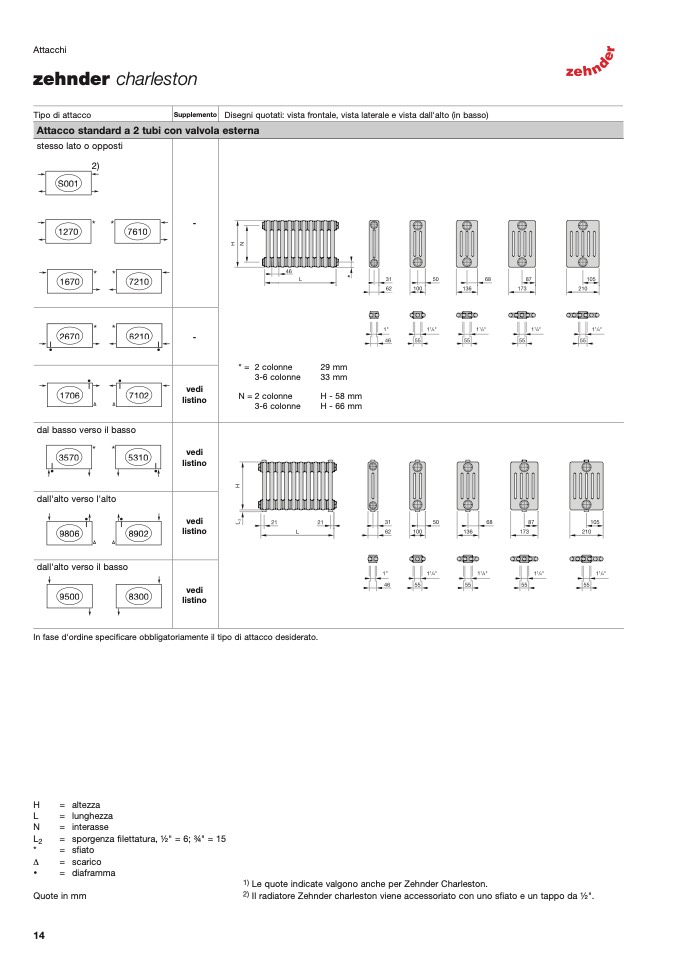

Attacchi

zehnder charleston

Tipo di attacco

Supplemento Disegni quotati: vista frontale, vista laterale e vista dall'alto (in basso)

Attacco standard a 2 tubi con valvola esterna

stesso lato o opposti

2)

S001

1270

1670

2670

1706

7610

7210

-

dal basso verso il basso

3570

5310

dall'alto verso l'alto

9806

8902

dall'alto verso il basso

9500

8300

vedi

listino

vedi

listino

vedi

listino

6210

-

7102

vedi

listino

* = 2 colonne

3-6 colonne

N = 2 colonne

3-6 colonne

*

H - 58 mm

H - 66 mm

In fase d'ordine specificare obbligatoriamente il tipo di attacco desiderato.

H

=

L

=

N

=

L

2

=

*

=

∆

=

•

=

altezza

lunghezza

interasse

sporgenza filettatura, 1⁄2" = 6; 3⁄4" = 15

sfiato

scarico

diaframma

Quote in mm

1) Le quote indicate valgono anche per Zehnder Charleston.

2) Il radiatore Zehnder charleston viene accessoriato con uno sfiato e un tappo da 1⁄2".

14

29 mm

33 mm
