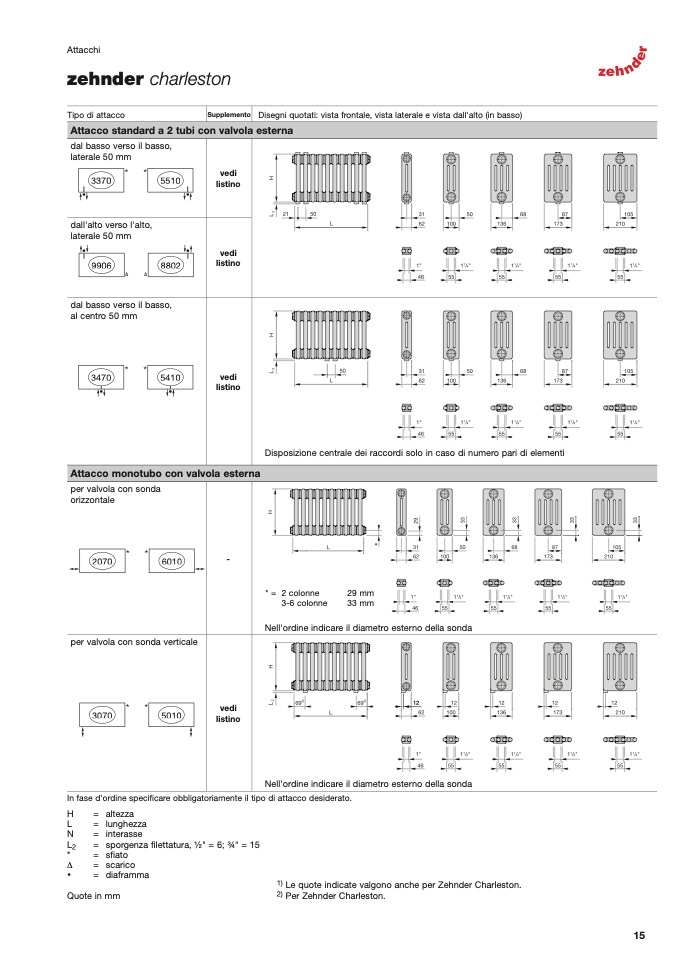

Attacchi

zehnder charleston

Tipo di attacco

Supplemento Disegni quotati: vista frontale, vista laterale e vista dall'alto (in basso)

Attacco standard a 2 tubi con valvola esterna

dal basso verso il basso,

laterale 50 mm

3370

5510

dall'alto verso l'alto,

laterale 50 mm

9906

8802

dal basso verso il basso,

al centro 50 mm

3470

5410

vedi

listino

vedi

listino

vedi

listino

Attacco monotubo con valvola esterna

Disposizione centrale dei raccordi solo in caso di numero pari di elementi

*

* = 2 colonne

3-6 colonne

Nell'ordine indicare il diametro esterno della sonda

per valvola con sonda

orizzontale

2070

6010

-

vedi

listino

per valvola con sonda verticale

3070

5010

Nell'ordine indicare il diametro esterno della sonda

In fase d'ordine specificare obbligatoriamente il tipo di attacco desiderato.

H

=

L

=

N

=

L

2

=

*

=

∆

=

•

=

altezza

lunghezza

interasse

sporgenza filettatura, 1⁄2" = 6; 3⁄4" = 15

sfiato

scarico

diaframma

1) Le quote indicate valgono anche per Zehnder Charleston.

2) Per Zehnder Charleston.

Quote in mm

29 mm

33 mm

15
