Attacchi

zehnder charleston

Tipo di attacco

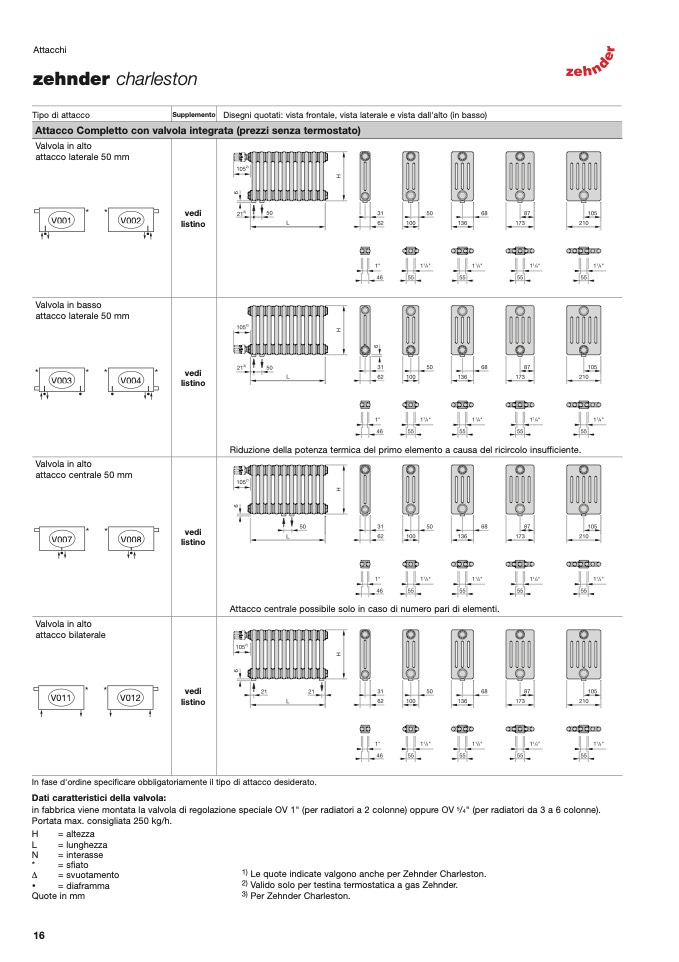

Supplemento Disegni quotati: vista frontale, vista laterale e vista dall'alto (in basso)

Attacco Completto con valvola integrata (prezzi senza termostato)

Valvola in alto

attacco laterale 50 mm

V001

V002

Valvola in basso

attacco laterale 50 mm

V003

V004

Valvola in alto

attacco centrale 50 mm

V007

V008

Valvola in alto

attacco bilaterale

V011

V012

vedi

listino

vedi

listino

vedi

listino

vedi

listino

Riduzione della potenza termica del primo elemento a causa del ricircolo insufficiente.

Attacco centrale possibile solo in caso di numero pari di elementi.

In fase d'ordine specificare obbligatoriamente il tipo di attacco desiderato.

Dati caratteristici della valvola:

in fabbrica viene montata la valvola di regolazione speciale OV 1" (per radiatori a 2 colonne) oppure OV

5

/

4

" (per radiatori da 3 a 6 colonne).

Portata max. consigliata 250 kg/h.

H

= altezza

L

= lunghezza

N

= interasse

*

= sfiato

∆

= svuotamento

•

= diaframma

Quote in mm

1) Le quote indicate valgono anche per Zehnder Charleston.

16

2)

3) Per Zehnder Charleston.

Valido solo per testina termostatica a gas Zehnder.
