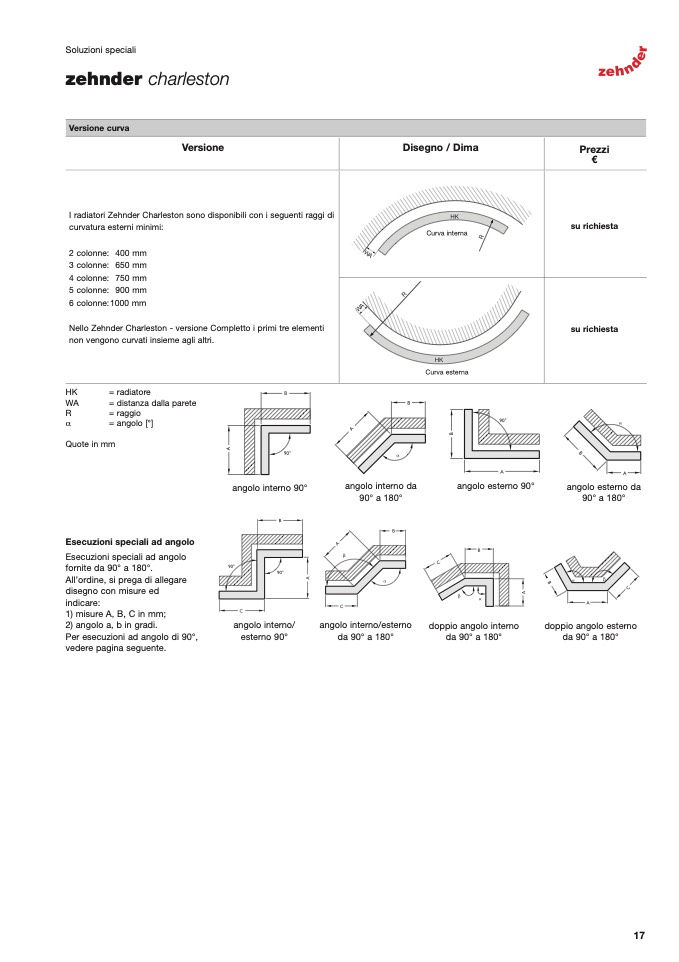

Soluzioni speciali
zehnder charleston
Versione curva
Versione
I radiatori Zehnder Charleston sono disponibili con i seguenti raggi di
curvatura esterni minimi:
Disegno / Dima
Prezzi
€
su richiesta
su richiesta
2 colonne:
3 colonne:
4 colonne:
5 colonne:
6 colonne:1000 mm
400 mm
650 mm
750 mm
900 mm
Curva interna
Curva esterna
angolo esterno 90°
doppio angolo interno
da 90° a 180°
r
r
r
r
a
a
a
a
p
p
p
p
Nello Zehnder Charleston - versione Completto i primi tre elementi
non vengono curvati insieme agli altri.
e
e
e
e
t
HK
= radiatore
WA
= distanza dalla parete
R
= raggio
α
= angolo [°]
Quote in mm
Esecuzioni speciali ad angolo
Esecuzioni speciali ad angolo
fornite da 90° a 180°.
All’ordine, si prega di allegare
disegno con misure ed
indicare:
1) misure A, B, C in mm;
2) angolo a, b in gradi.
Per esecuzioni ad angolo di 90°,
vedere pagina seguente.
angolo interno 90°
angolo interno/
esterno 90°
angolo interno da
90° a 180°
angolo interno/esterno
da 90° a 180°
angolo esterno da
90° a 180°
doppio angolo esterno
da 90° a 180°
e
e
e
e
t
t
t
t
p
p
p
p
a
a
a
a
e
e
r
r
e
e
r
r
17
