Attacchi

zehnder nova

Modelli orizzontali e verticali

Tipo di attacco

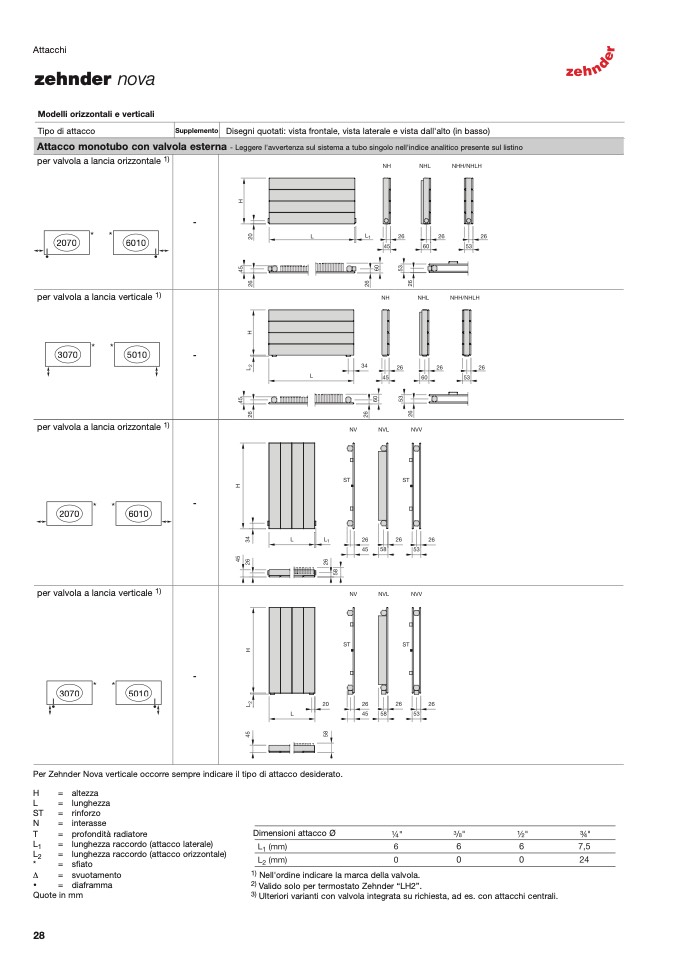

Supplemento Disegni quotati: vista frontale, vista laterale e vista dall'alto (in basso)

Attacco monotubo con valvola esterna - Leggere l'avvertenza sul sistema a tubo singolo nell'indice analitico presente sul listino

per valvola a lancia orizzontale 1)

2070

6010

per valvola a lancia verticale 1)

3070

5010

-

per valvola a lancia orizzontale 1)

2070

6010

per valvola a lancia verticale 1)

3070

5010

-

H

=

L

=

ST

=

N

=

T

=

L

1

=

L

2

=

*

=

∆

=

•

=

Quote in mm

28

altezza

lunghezza

rinforzo

interasse

profondità radiatore

lunghezza raccordo (attacco laterale)

lunghezza raccordo (attacco orizzontale)

sfiato

svuotamento

diaframma

-

-

Per Zehnder Nova verticale occorre sempre indicare il tipo di attacco desiderato.

Dimensioni attacco Ø

1) Nell'ordine indicare la marca della valvola.

2) Valido solo per termostato Zehnder “LH2”

.

3) Ulteriori varianti con valvola integrata su richiesta, ad es. con attacchi centrali.
