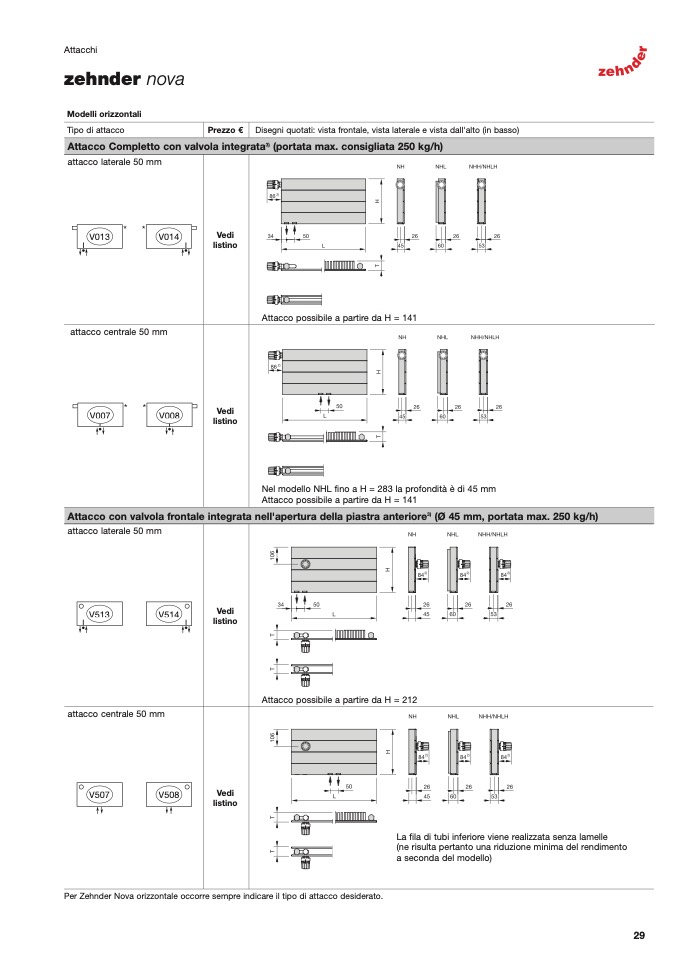

Attacchi

zehnder nova

Modelli orizzontali

Tipo di attacco

Prezzo € Disegni quotati: vista frontale, vista laterale e vista dall'alto (in basso)

Attacco Completto con valvola integrata

3)

(portata max. consigliata 250 kg/h)

attacco laterale 50 mm

V013

V014

attacco centrale 50 mm

V007

V008

Vedi

listino

Vedi

listino

Vedi

listino

Attacco possibile a partire da H = 212

La fila di tubi inferiore viene realizzata senza lamelle

(ne risulta pertanto una riduzione minima del rendimento

a seconda del modello)

Per Zehnder Nova orizzontale occorre sempre indicare il tipo di attacco desiderato.

Attacco possibile a partire da H = 141

Nel modello NHL fino a H = 283 la profondità

è di 45 mm

Attacco possibile a partire da H = 141

Attacco con valvola frontale integrata nell'apertura della piastra anteriore

3)

(Ø 45 mm, portata max. 250 kg/h)

attacco laterale 50 mm

V513

V514

attacco centrale 50 mm

V507

V508

Vedi

listino

29
