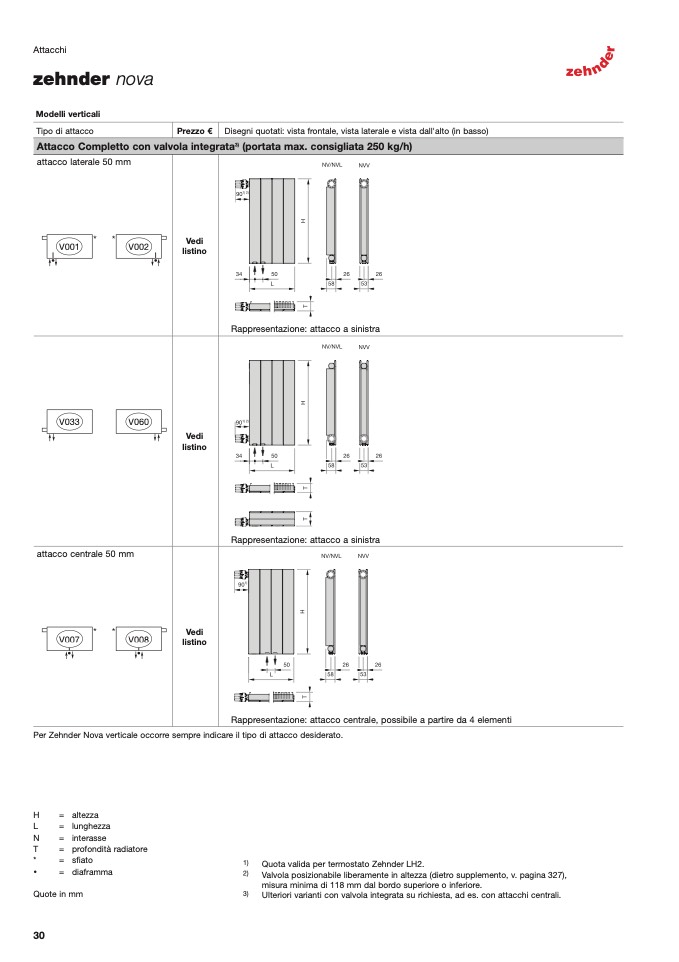

Attacchi

zehnder nova

Modelli verticali

Tipo di attacco

Prezzo € Disegni quotati: vista frontale, vista laterale e vista dall'alto (in basso)

Attacco Completto con valvola integrata

3)

(portata max. consigliata 250 kg/h)

attacco laterale 50 mm

V001

V002

Vedi

listino

V033

V060

attacco centrale 50 mm

V007

V008

Vedi

listino

H

= altezza

L

= lunghezza

N

= interasse

T

= profondità radiatore

*

= sfiato

1)

•

= diaframma

2)

Quote in mm

Quota valida per termostato Zehnder LH2.

Valvola posizionabile liberamente in altezza (dietro supplemento, v. pagina 327),

misura minima di 118 mm dal bordo superiore o inferiore.

30

Vedi

listino

Rappresentazione: attacco a sinistra

Rappresentazione: attacco a sinistra

Rappresentazione: attacco centrale, possibile a partire da 4 elementi

Per Zehnder Nova verticale occorre sempre indicare il tipo di attacco desiderato.

3)

Ulteriori varianti con valvola integrata su richiesta, ad es. con attacchi centrali.
