Attacchi

zehnder nova

Modelli verticali

Tipo di attacco

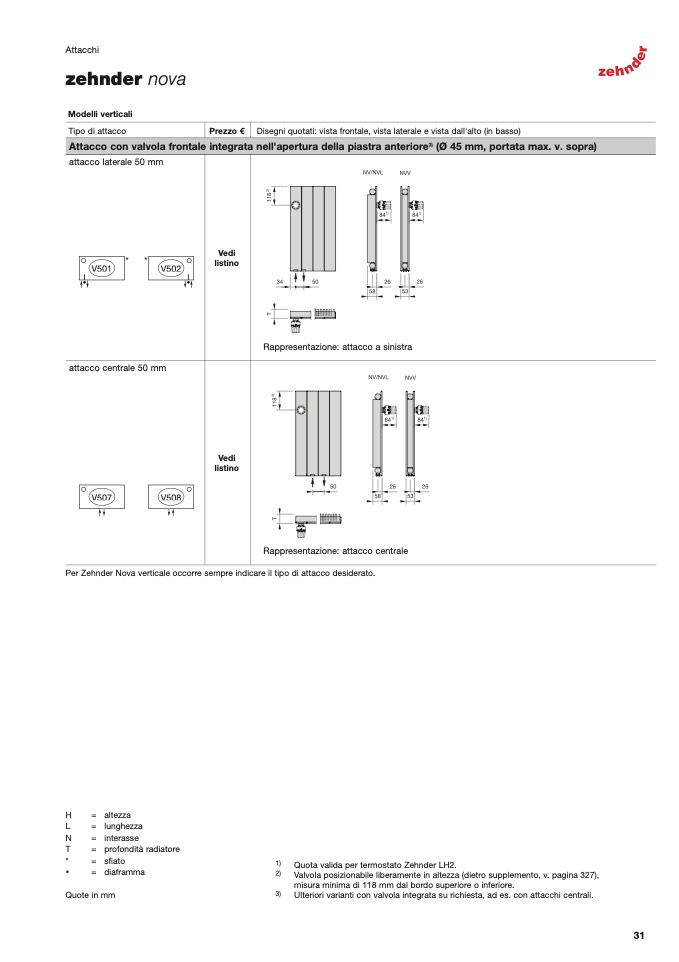

Prezzo € Disegni quotati: vista frontale, vista laterale e vista dall'alto (in basso)

Attacco con valvola frontale integrata nell'apertura della piastra anteriore

3)

(Ø 45 mm, portata max. v. sopra)

attacco laterale 50 mm

V501

V502

attacco centrale 50 mm

V507

V508

Vedi

listino

H

= altezza

L

= lunghezza

N

= interasse

T

= profondità radiatore

*

= sfiato

1)

•

= diaframma

2)

Quota valida per termostato Zehnder LH2.

Valvola posizionabile liberamente in altezza (dietro supplemento, v. pagina 327),

misura minima di 118 mm dal bordo superiore o inferiore.

Quote in mm

3)

Ulteriori varianti con valvola integrata su richiesta, ad es. con attacchi centrali.

Vedi

listino

Rappresentazione: attacco centrale

Per Zehnder Nova verticale occorre sempre indicare il tipo di attacco desiderato.

Rappresentazione: attacco a sinistra
