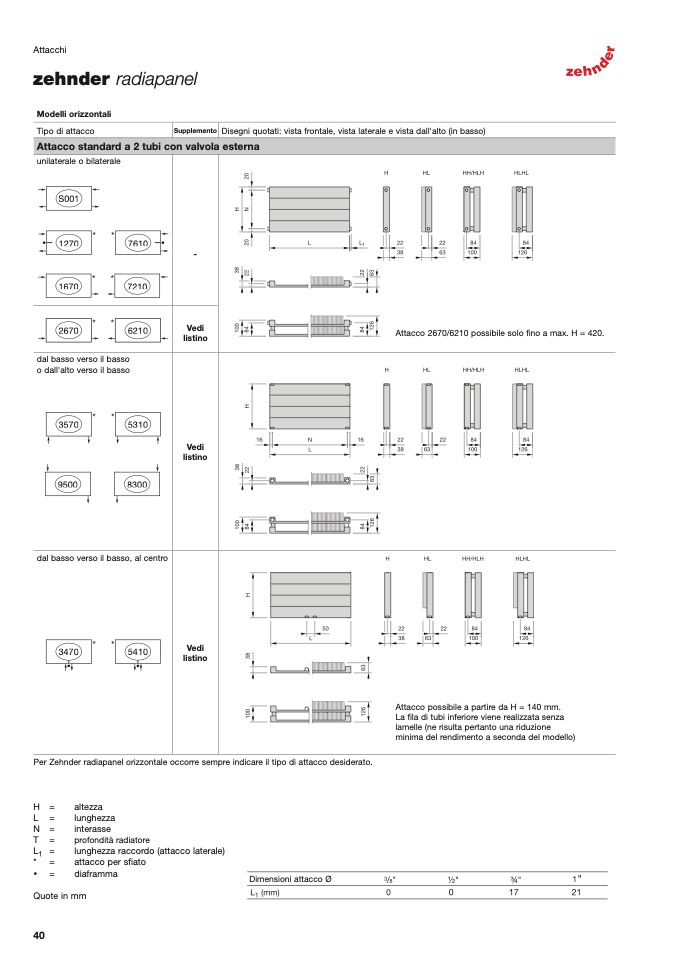

Attacchi

zehnder radiapanel

Modelli orizzontali

Tipo di attacco

Supplemento Disegni quotati: vista frontale, vista laterale e vista dall'alto (in basso)

Attacco standard a 2 tubi con valvola esterna

unilaterale o bilaterale

S001

1270

7610

1670

7210

2670

6210

dal basso verso il basso

o dall'alto verso il basso

3570

5310

9500

8300

-

Vedi

listino

Vedi

listino

Attacco 2670/6210 possibile solo fino a max. H = 420.

dal basso verso il basso, al centro

H =

L =

N =

T =

L

1

=

* =

• =

altezza

lunghezza

interasse

profondità radiatore

lunghezza raccordo (attacco laterale)

attacco per sfiato

3470

5410

Vedi

listino

Per Zehnder radiapanel orizzontale occorre sempre indicare il tipo di attacco desiderato.

diaframma

Quote in mm

Dimensioni attacco Ø

40

Attacco possibile a partire da H = 140 mm.

La fila di tubi inferiore viene realizzata senza

lamelle (ne risulta pertanto una riduzione

minima del rendimento a seconda del modello)
