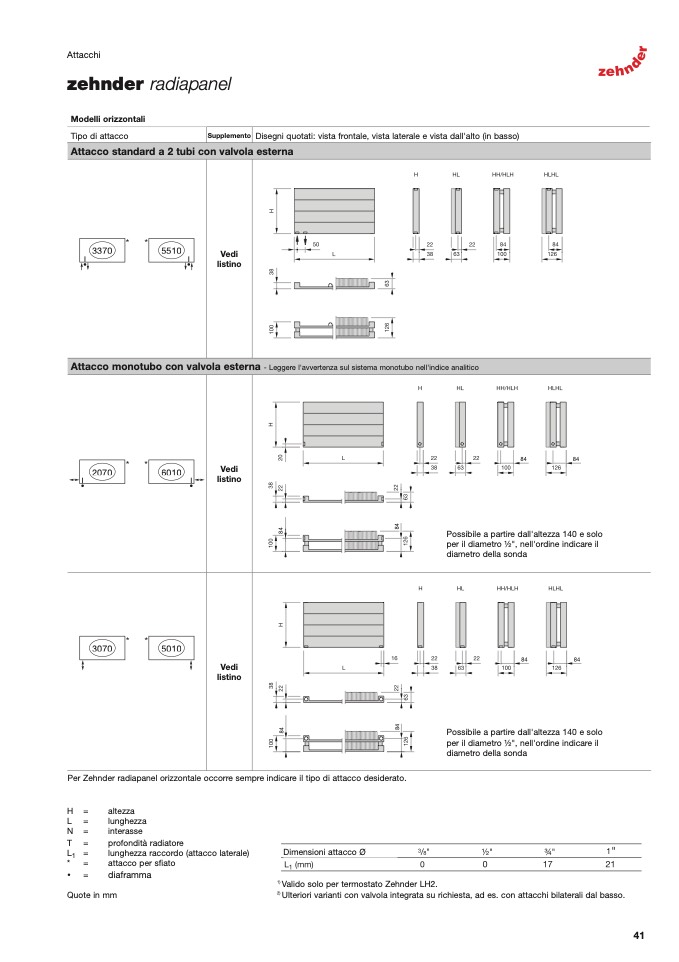

Attacchi

zehnder radiapanel

Modelli orizzontali

Tipo di attacco

Supplemento Disegni quotati: vista frontale, vista laterale e vista dall'alto (in basso)

Attacco standard a 2 tubi con valvola esterna

3370

5510

Vedi

listino

Attacco monotubo con valvola esterna - Leggere l'avvertenza sul sistema monotubo nell'indice analitico

2070

6010

Vedi

listino

84

84

Possibile a partire dall'altezza 140 e solo

per il diametro 1⁄2", nell'ordine indicare il

diametro della sonda

84

84

Possibile a partire dall'altezza 140 e solo

per il diametro 1⁄2", nell'ordine indicare il

diametro della sonda

8

4

8

4

8

4

8

4

3070

5010

Vedi

listino

Per Zehnder radiapanel orizzontale occorre sempre indicare il tipo di attacco desiderato.

H =

L =

N =

T =

L

1

=

* =

• =

altezza

lunghezza

interasse

profondità radiatore

lunghezza raccordo (attacco laterale)

attacco per sfiato

Dimensioni attacco Ø

diaframma

Quote in mm

1)

Valido solo per termostato Zehnder LH2.

2)

Ulteriori varianti con valvola integrata su richiesta, ad es. con attacchi bilaterali dal basso.

41
