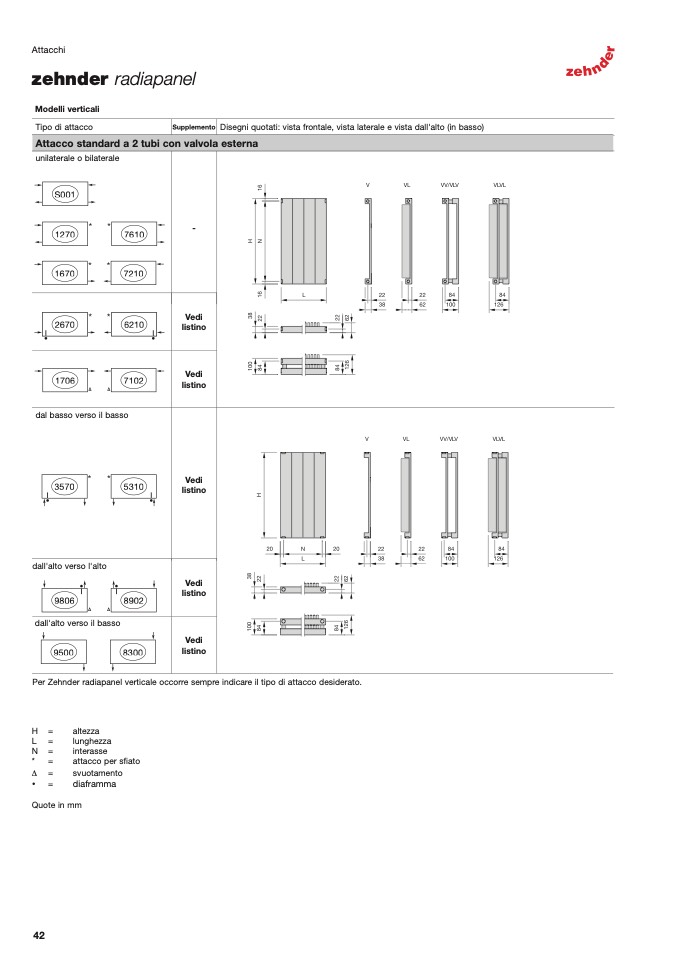

Attacchi

zehnder radiapanel

Modelli verticali

Tipo di attacco

Supplemento Disegni quotati: vista frontale, vista laterale e vista dall'alto (in basso)

Attacco standard a 2 tubi con valvola esterna

unilaterale o bilaterale

S001

1270

7610

1670

7210

2670

6210

1706

7102

dal basso verso il basso

3570

5310

dall'alto verso l'alto

9806

8902

dall'alto verso il basso

-

Vedi

listino

Vedi

listino

Vedi

listino

Vedi

listino

Vedi

listino

9500

8300

Per Zehnder radiapanel verticale occorre sempre indicare il tipo di attacco desiderato.

H =

L =

N =

* =

∆ =

• =

altezza

lunghezza

interasse

attacco per sfiato

svuotamento

diaframma

Quote in mm

42
