Attacchi

zehnder radiapanel

Modelli verticali

Tipo di attacco

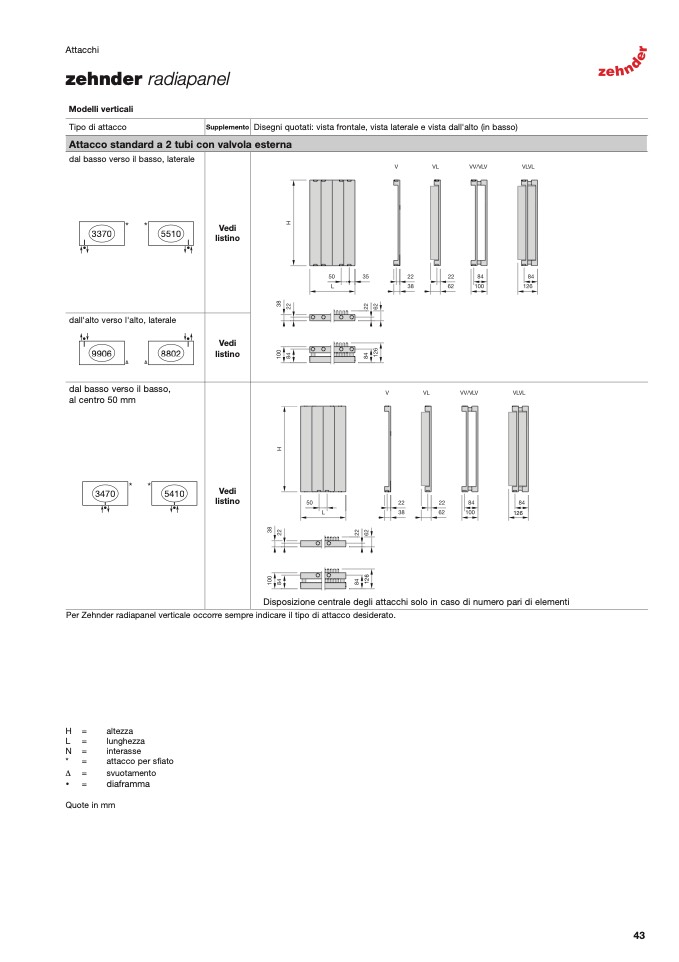

Supplemento Disegni quotati: vista frontale, vista laterale e vista dall'alto (in basso)

Attacco standard a 2 tubi con valvola esterna

dal basso verso il basso, laterale

3370

5510

dall'alto verso l'alto, laterale

9906

8802

dal basso verso il basso,

al centro 50 mm

3470

5410

Vedi

listino

Vedi

listino

Vedi

listino

1

2

6

Disposizione centrale degli attacchi solo in caso di numero pari di elementi

Per Zehnder radiapanel verticale occorre sempre indicare il tipo di attacco desiderato.

H =

L =

N =

* =

∆ =

• =

altezza

lunghezza

interasse

attacco per sfiato

svuotamento

diaframma

Quote in mm

126

43
