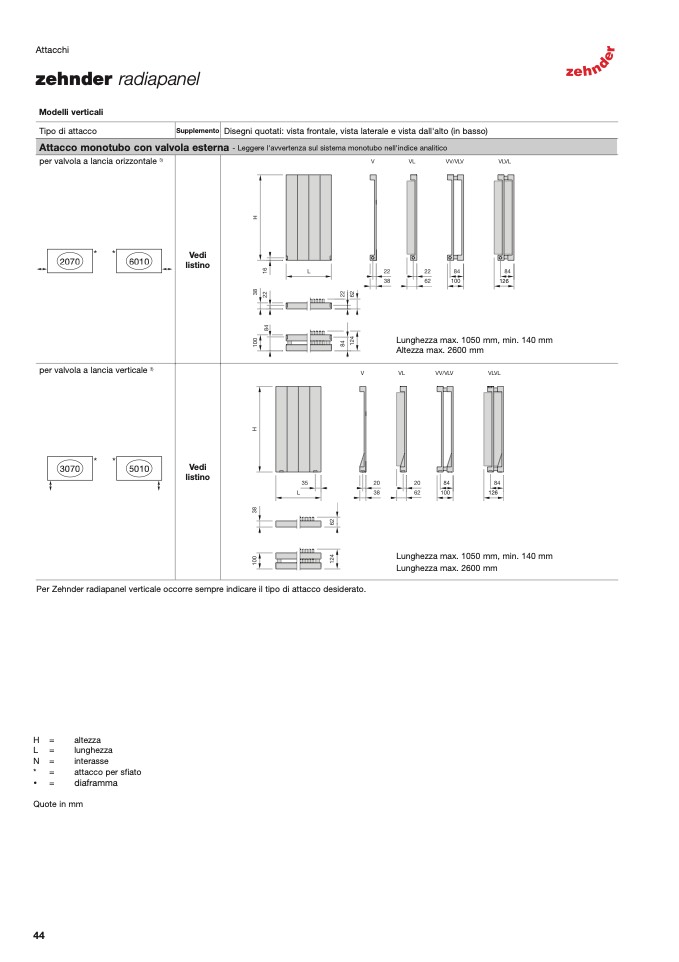

Attacchi

zehnder radiapanel

Modelli verticali

Tipo di attacco

Supplemento Disegni quotati: vista frontale, vista laterale e vista dall'alto (in basso)

Attacco monotubo con valvola esterna - Leggere l'avvertenza sul sistema monotubo nell'indice analitico

per valvola a lancia orizzontale

3)

2070

6010

per valvola a lancia verticale

3)

3070

5010

Vedi

listino

H =

L =

N =

* =

• =

altezza

lunghezza

interasse

attacco per sfiato

diaframma

Quote in mm

44

Vedi

listino

126

Lunghezza max. 1050 mm, min. 140 mm

Altezza max. 2600 mm

126

Lunghezza max. 1050 mm, min. 140 mm

Lunghezza max. 2600 mm

Per Zehnder radiapanel verticale occorre sempre indicare il tipo di attacco desiderato.
