Schlüter
®
-BEKOTEC-THERM

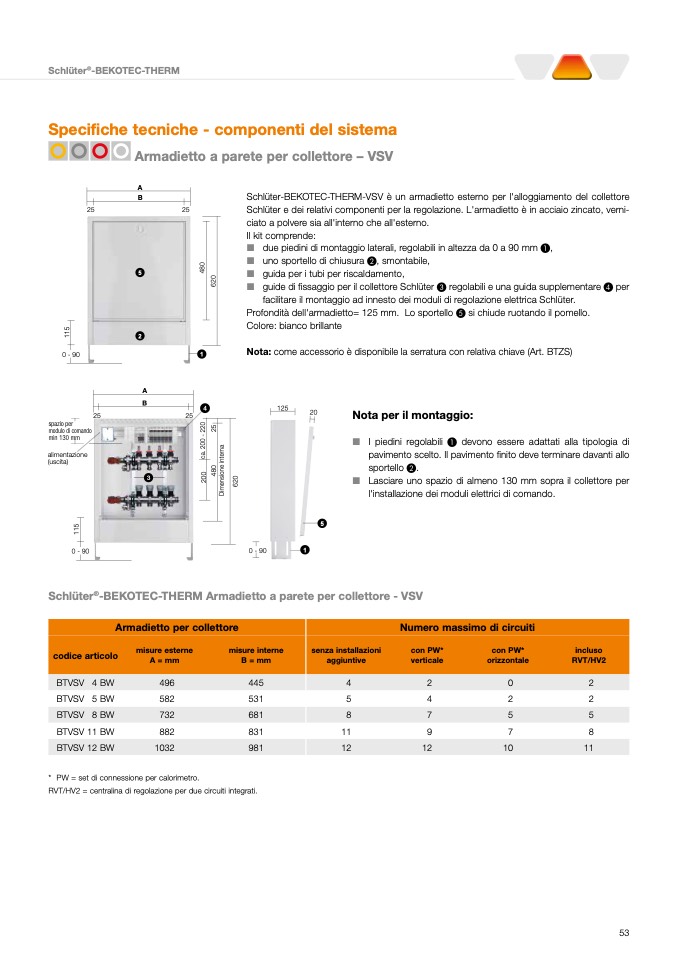

Specifiche tecniche - componenti del sistema
Armadietto a parete per collettore – VSV
B
25
A
2
A
25
Schlüter-BEKOTEC-THERM-VSV è un armadietto esterno per l'alloggiamento del collettore
Schlüter e dei relativi componenti per la regolazione. L'armadietto è in acciaio zincato, verni-
ciato a polvere sia all'interno che all'esterno.
Il kit comprende:
L due piedini di montaggio laterali, regolabili in altezza da 0 a 90 mm A,
L uno sportello di chiusura B, smontabile,
L guida per i tubi per riscaldamento,
L guide di fissaggio per il collettore Schlüter C regolabili e una guida supplementare D per
facilitare il montaggio ad innesto dei moduli di regolazione elettrica Schlüter.
Profondità dell'armadietto= 125 mm. Lo sportello E si chiude ruotando il pomello.
Colore: bianco brillante
Nota: come accessorio è disponibile la serratura con relativa chiave (Art. BTZS)
5
0 - 90
1
B
25
25
125
Nota per il montaggio:
L I piedini regolabili A devono essere adattati alla tipologia di
pavimento scelto. Il pavimento finito deve terminare davanti allo
sportello B.
L Lasciare uno spazio di almeno 130 mm sopra il collettore per
l'installazione dei moduli elettrici di comando.
spazio per
modulo di comando
min 130 mm
alimentazione
(uscita)
0 - 90
5
0 - 90
1
Schlüter
®
-BEKOTEC-THERM Armadietto a parete per collettore - VSV
Armadietto per collettore
Numero massimo di circuiti
codice articolo
misure esterne
A = mm
misure interne
B = mm
senza installazioni
aggiuntive
con PW*
verticale
con PW*
orizzontale
incluso
RVT/HV2
BTVSV 4 BW
496
445
4
2
0
2
BTVSV 5 BW
582
531
5
4
2
2
BTVSV 8 BW
732
681
8
7
5
5
BTVSV 11 BW
882
831
11
9
7
8
BTVSV 12 BW
1032
981
12
12
10
11
* PW = set di connessione per calorimetro.
RVT/HV2 = centralina di regolazione per due circuiti integrati.
